数据中心机房机柜选择PDU或智能PDU的注意事项
时间：2025-09-12阅读量32
随着数字化转型和云计算的快速普及，数据中心机房作为信息基础设施的核心，其运行的安全性、稳定性和高效性直接影响着企业的业务连续性。而在机房机柜内部，PDU（电源分配单元）作为电力分配的关键组件，扮演着为服务器、网络设备、存储设备等提供安全、可靠供电的重要角色。如何在机柜配置中合理选择合适的PDU或智能PDU，已经成为数据中心设计与运维中的重要课题。
结合实际数据中心机柜的配置案例，深入探讨在不同场景下选择PDU或智能PDU的注意事项。
1
●PDU的基本作用与分类
普通PDU

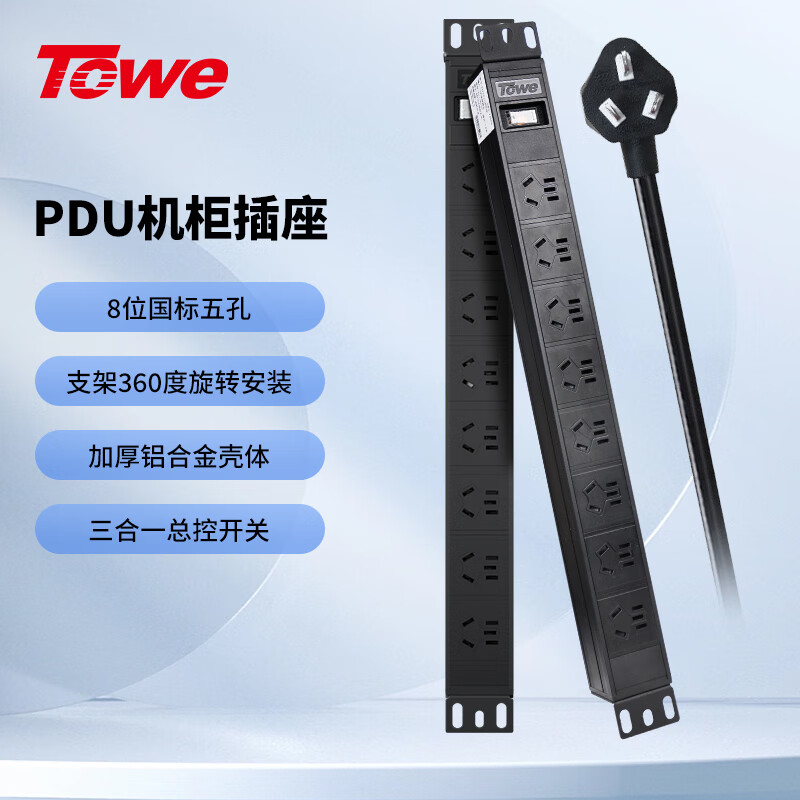

普通PDU（Basic PDU）主要功能是将机房UPS或市电引入的电源分配到机柜内部的各个用电设备。它通常提供多路插座，具有基础的过载保护功能。适用于对能耗监测、远程管理要求不高的机柜环境。
智能PDU

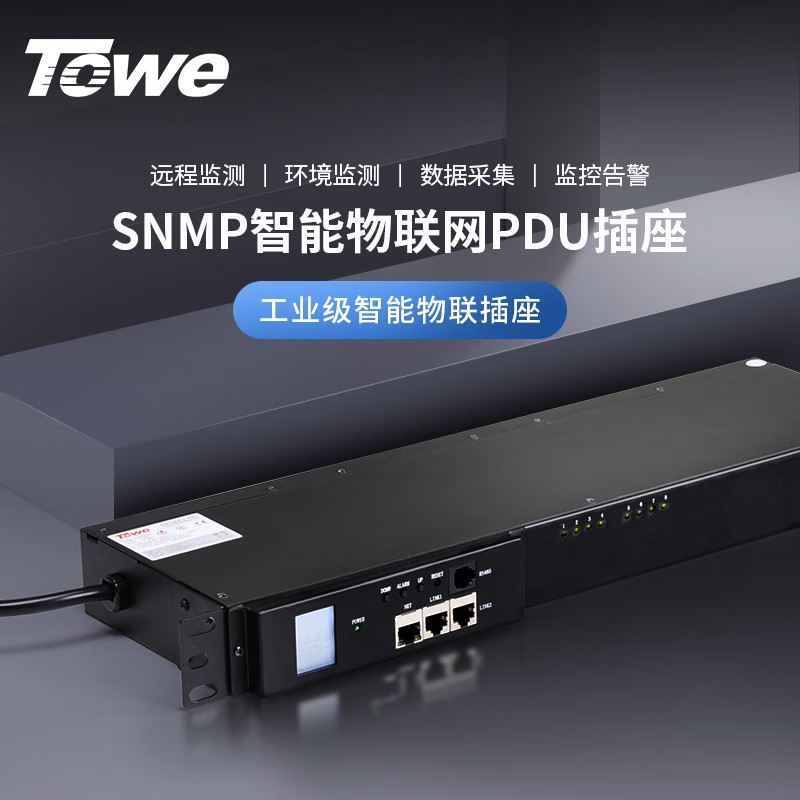

智能PDU（Intelligent PDU）在普通分配的基础上，增加了电流、电压、功率、功率因数、环境监测（温湿度传感器）、远程开关控制、告警通知等功能。它能实时采集电力数据，支持远程运维，是现代数据中心机房趋向使用的主流产品。
2
●数据中心机柜典型配置举例
案例1：中小型企业机房机柜
配置：
机柜高度：42U
服务器：10台2U机架式服务器
交换机：2台核心交换机 + 4台接入交换机
存储设备：1台存储阵列
负载功率：总功率约6kW
电力需求特点：
功率中等，设备数量不算特别多
主要关注成本与稳定供电
在此场景中，企业预算有限，运维团队规模不大，对能耗监测和精细化管理需求不强烈。选择一台带有过载保护功能的基础型PDU即可满足需求。如果考虑到未来扩展，也可选用带有限电流监控功能的入门级智能PDU，便于在负载接近满载时提前预警。
案例2：大型数据中心机柜
配置：
机柜高度：47U
服务器：满载刀片服务器（例如16个刀片单元，每个双电源冗余）
存储设备：2套SAN存储系统
网络设备：高性能核心交换机、路由器
负载功率：单柜功率可达15kW-20kW
电力需求特点：
高密度、高功率设备集中
双电源冗余配置，供电稳定性要求极高
运维人员需实时监控电力情况
此类场景必须选择智能PDU，并重点关注以下特性：
远程监控与告警：通过智能PDU的网络接口，运维人员可实时监控功率、电流、电压，防止过载。
环境监控：机柜内部温湿度传感器可与智能PDU联动，避免因散热不良导致宕机。
分支级监测：针对刀片服务器这种高功率设备，需监测每一路输出电流，防止单路过载。
冗余设计：支持A路、B路电源输入，确保即使一路电源故障，另一条也能持续供电。
案例3：金融行业机柜
配置：
机柜高度：42U
服务器：6台数据库服务器（双电源冗余）
网络：多台核心交换机、防火墙、负载均衡器
负载功率：约8-10kW
电力需求特点：
对业务连续性要求极高
需要精细的能耗监测和远程管理
在金融行业机房中，智能PDU几乎是标配。选择重点：
远程开关控制：运维人员可在不进入机房的情况下，远程重启服务器。
精细化能耗管理：通过智能PDU收集功率因数和有功功率数据，为数据中心的整体能耗优化和PUE（电源使用效率）管理提供依据。
告警联动：智能PDU可与DCIM（数据中心基础设施管理系统）联动，实现异常电力情况的实时告警和自动化运维响应。
案例4：云计算/IDC运营商机柜
配置：
机柜高度：52U（超高密度）
服务器：满载高密度计算节点
存储设备：分布式存储系统
网络设备：大量高速交换机
负载功率：单柜功率可达20kW以上
电力需求特点
多租户模式，需要分用户计量
电力能耗数据需要和运营计费挂钩
在此类场景下，选择智能PDU的注意事项：
插口级监测（Outlet Metered/Switched PDU）：支持逐个插口的电流、电压、功率采集，可精确到租户级别。
远程分口控制：支持单个插口的启停，便于按租户管理电力。
接口协议兼容性：支持SNMP、Modbus、RESTful API等多种协议，方便接入IDC自研的监控系统。
高可靠性与扩展性：应具备冗余电源输入设计，满足长期稳定运行需求。
3
●选择PDU或智能PDU的关键注意事项
①功率容量匹配
根据机柜内设备的实际功耗选择PDU额定电流与电压。
对于高密度机柜，建议选用32A以上、三相供电的PDU，以减少电缆数量并提高效率。
②插位数量与类型
常见有国标五孔、IEC C13、IEC C19插座。
高性能服务器和刀片服务器通常需要C19接口，而普通交换机可用C13。
应根据机柜内设备电源接口类型合理搭配。
③冗余与可靠性
核心机柜建议选择双路输入PDU（A路、B路），保证电源冗余。
选择具有过载保护、浪涌保护功能的产品，提升整体供电安全性。
④监控与管理能力
普通PDU适合预算有限、设备简单的场景。
智能PDU适合对能耗监控、远程管理、告警联动有需求的机房。
IDC、金融行业必须考虑带有插口级监控和远程控制功能的型号。
⑤环境与扩展功能
智能PDU可外接温湿度、烟雾、门磁等传感器，提升机柜环境可视化水平。
对于未来有扩展需求的企业，应选择支持升级或模块化扩展的智能PDU。
在数据中心机柜的电力分配中，PDU不仅仅是“插排”，而是承载设备稳定运行的关键。
对于中小企业机柜，普通PDU足以满足需求，兼顾性价比。
对于大型数据中心、金融行业、云计算IDC，智能PDU几乎成为必选项，能够提供远程管理、精细监控和能耗优化。
选择PDU时，必须结合机柜内的真实配置和业务特点，从功率容量、插位类型、冗余需求、监控功能等方面进行综合考量。
通过合理选择PDU或智能PDU，企业不仅能提升机房的运行效率与安全性，更能为未来的扩展、能耗管理和智能运维打下坚实基础。
