工业配电柜为什么建议安装防雷箱？——防雷箱在智能制造中的应用价值
时间：2026-05-26阅读量6
在工业自动化快速发展的今天，越来越多的制造企业开始重视供电系统稳定性。尤其在智能制造、自动化产线、数据采集系统以及工业控制系统中，任何一次瞬态过电压，都可能导致PLC故障、变频器损坏、传感器失灵甚至整条生产线停机。
很多企业在建设配电系统时，往往更加关注断路器、UPS、电缆以及变压器容量，却忽视了雷击浪涌对工业系统的影响。事实上，在现代工厂环境中，真正导致设备频繁损坏的原因，并不仅仅来自直接雷击，更常见的是由感应雷、电网波动、大型设备启停以及配电系统切换所形成的瞬态浪涌。
而防雷箱，正是工业配电系统中实现浪涌防护的重要设备之一。
特别是在智能制造、工业园区以及大型工厂中，防雷箱已经成为低压配电系统中的关键组成部分。
SPD的核心工作原理

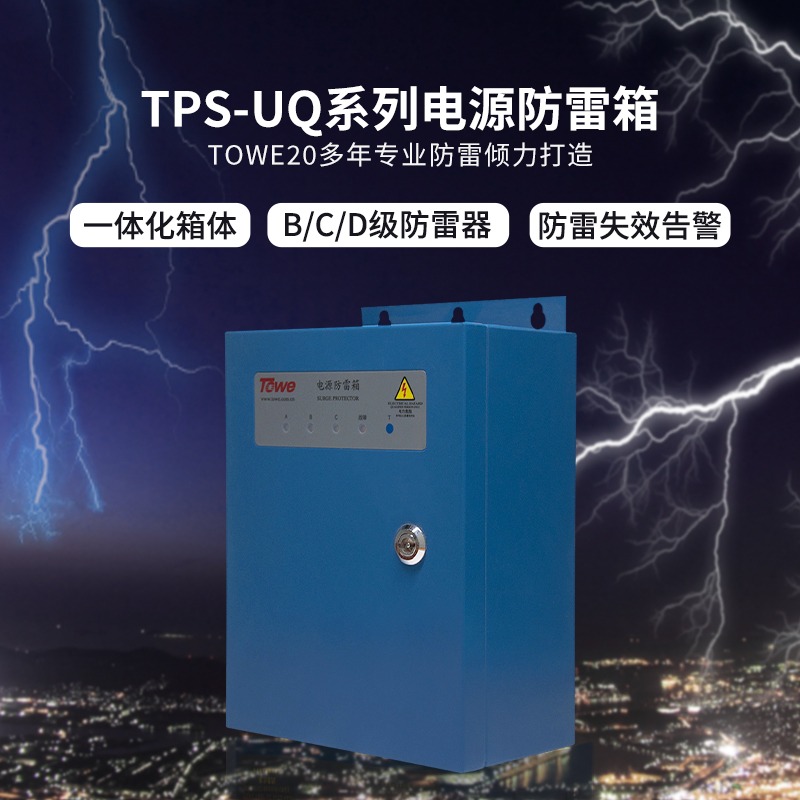

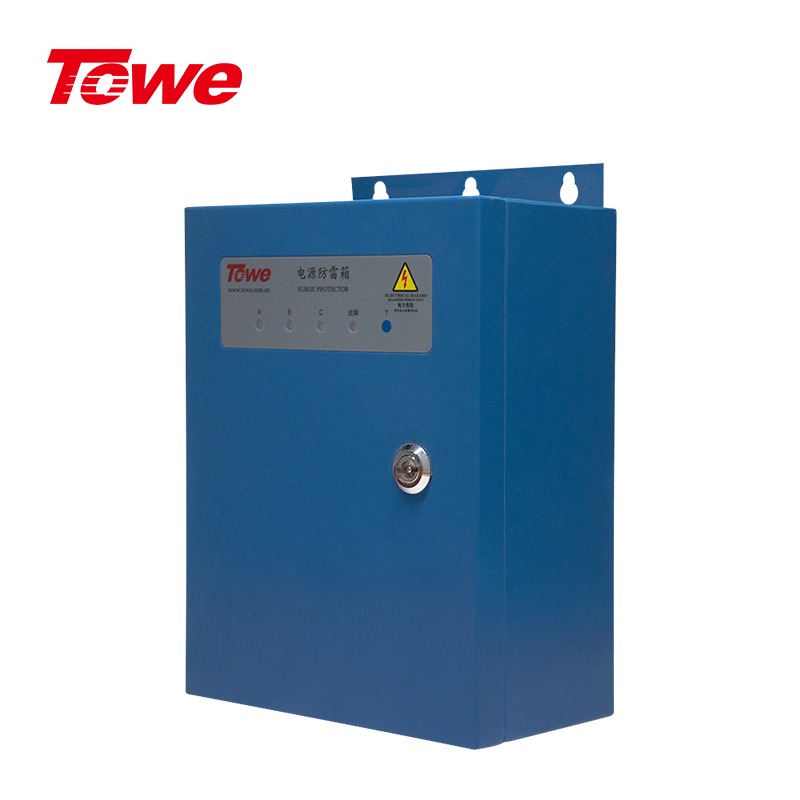

防雷箱本质上是一种集成化电源浪涌保护设备。其内部通常包含：SPD电涌保护器、熔断器小型断路器、指示模块、接线铜排、遥信告警模块。特别适用于：工业配电柜、户外设备箱、自动化控制柜、机房总配电系统。
工业环境中的浪涌到底从哪里来？
很多企业认为，只有雷雨天气才会产生浪涌。实际上并非如此，在工业场景中，大量浪涌来源于内部电气系统。
1. 雷击感应过电压
即使雷电没有直接击中工厂建筑，也可能通过：电力线路、地网系统、金属桥架、通信线路。
形成感应浪涌，尤其大型工业园区，线路长、设备多，更容易形成电磁感应。
2. 大型设备启停
例如：空压机、水泵、变频器、电焊机、大功率电机。
在启动瞬间，会形成较大冲击电流，这些瞬态变化会沿供电线路传播。
3. 配电系统切换
例如：市电与发电机切换、UPS旁路切换、电容补偿投切。都会形成浪涌。
防雷箱在工业配电中的作用
防雷箱的核心作用，就是在浪涌进入设备前进行能量泄放。
其工作原理为：当线路电压正常时，SPD处于高阻状态。当浪涌电压超过设定值时，SPD快速导通，将浪涌能量通过PE接地线路释放。随后恢复高阻状态，整个过程通常仅需纳秒级响应。
防雷箱内部结构解析
典型工业防雷箱通常由以下部分组成。
1. SPD模块
这是核心保护元件。常见规格包括：20kA、40kA、60kA、80kA。根据不同配电等级选择。

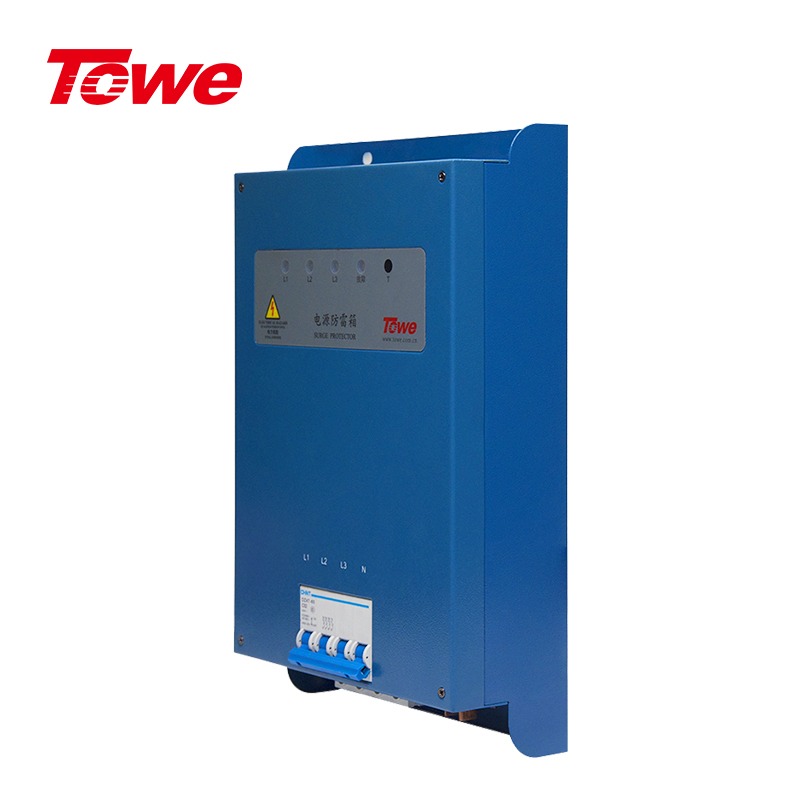

2. 后备保护装置
通常采用：熔断器、微型断路器（MCB）。作用是：当SPD失效短路时及时切断回路，避免系统故障扩大。
3. 接线铜排、接地铜排（或接地端子）
用于快速释放雷电流，接地质量直接决定SPD效果。
4. 状态指示模块
多数防雷箱支持：绿色正常、红色故障。便于维护人员巡检。

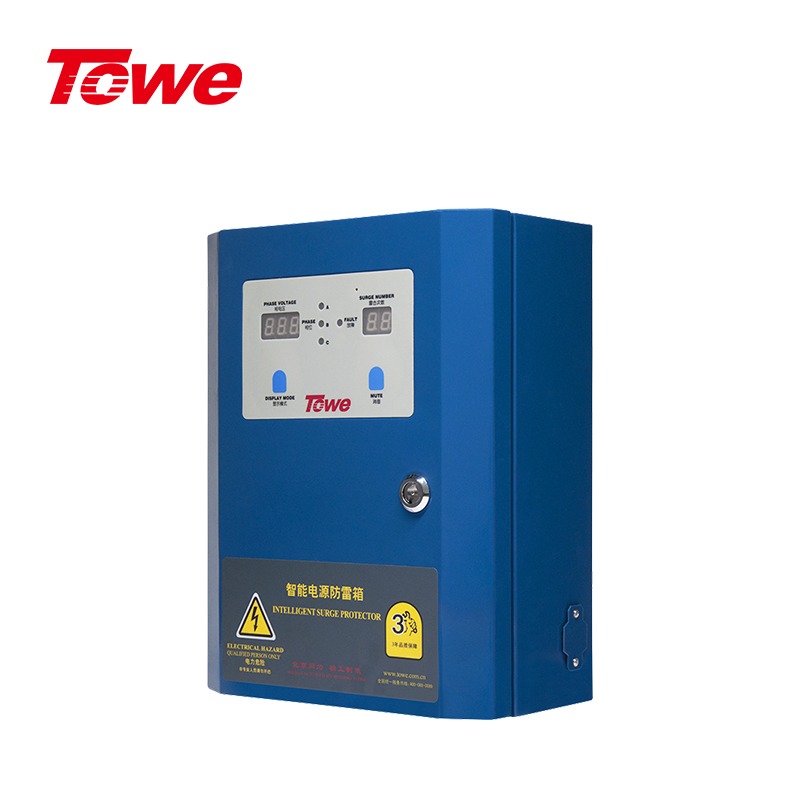

5. 遥信警告模块
部分高端产品支持：干接点输出、RS485通讯、后台告警。适用于智能工厂。
防雷箱为什么适合智能制造工厂？
现代智能工厂大量采用：PLC控制系统、工业交换机、机器人、MES系统、传感器网络。
这些设备普遍耐压能力较低。一旦遭遇浪涌，容易出现：程序丢失、通讯异常、控制失灵、IO模块烧毁。
因此工业场景比传统建筑更依赖SPD保护，而防雷箱相比普通SPD更具系统优势。
防雷箱的几种典型应用方式
1. 总配电柜一级防护
安装位置：低压总进线柜。主要作用：泄放大能量雷电流。通常采用：一级防护（Class I）：冲击放电电流 Iimp（10/350μs） 通常为 12.5kA、25kA、50kA；二级防护（Class II）：标称放电电流 In（8/20μs） 通常为 20kA、40kA，最大放电电流 Imax（8/20μs） 可达 40kA、80kA。
2. 车间分配电柜二级防护
这是最常见应用。通常采用：40kA模块化防雷箱。主要保护：PLC、工业交换机、变频器、控制电源。
3. 精密设备末端保护
例如：SMT生产线、激光设备、自动化检测设备。通常采用：三级精细SPD，降低残压。
4. 电压保护水平Up
Up越低：对后端设备保护越好。一般要求： ≤1.8kV； 高端机房要求≤1.5kV。这对于服务器、存储设备尤为关键。
5. 响应时间
模块化SPD响应速度通常：≤25ns。模块化SPD响应速度通常≤25ns，能将过电压快速限制在安全范围内。
典型工业项目应用案例
完整的数据中心防雷系统通常分为三级保护。
某汽车零部件制造工厂，该项目拥有：6条自动化生产线，超过120台PLC，大量工业机器人。工厂曾长期出现：PLC通讯中断，伺服驱动器报警，交换机网口损坏。尤其雷雨季节问题明显增加，经现场检测发现，主要原因是，车间配电系统缺少完整浪涌防护。
整改方案包括：
•总配电柜增加一级防雷箱
•车间配电柜部署40kA防雷箱
•工业网络增加RJ45 SPD
•PLC通讯增加RS485防雷器
改造后，设备故障率下降明显。连续运行稳定性显著提升。
防雷箱在未来智能工厂中的发展趋势
随着工业4.0推进，防雷系统也正在向智能化发展。未来防雷箱将更多具备：在线监测，温度采集， SPD寿命分析，云平台管理， 远程告警。
与传统配电系统相比，未来智能工厂更加依赖稳定电源环境。防雷系统也将从“附属设备”变成“核心基础设施”。
为什么越来越多企业开始重视SPD系统？
过去很多企业认为，SPD只是辅助产品。但随着自动化程度提高，一次设备停机造成的损失越来越大。例如：产线停工、数据丢失、设备维修、订单延误。
其损失往往远高于防雷系统投入。因此越来越多企业开始将：防雷箱、模块化SPD、信号SPD。纳入标准建设体系。
对于现代工业系统而言，稳定供电已经不仅仅是“不断电”那么简单。
如何避免浪涌冲击导致设备异常，已经成为智能制造中的重要课题。
防雷箱作为工业配电系统中的关键防护设备，不仅能够有效降低设备故障率，还能够提升整个工厂供电系统的可靠性。
尤其在自动化工厂、智能制造、工业互联网以及数字化车间不断发展的今天，建立完整的SPD浪涌防护体系，已经成为工业配电建设中的基础要求。
