光伏电站SPD如何选型？——新能源系统浪涌保护解决方案解析
时间：2026-05-26阅读量6
随着“双碳”战略持续推进，光伏发电、储能系统以及新能源微电网正在快速普及。从大型地面光伏电站到工商业分布式屋顶，再到户用光伏系统，新能源项目建设规模不断扩大。
然而，在光伏系统长期运行过程中，一个经常被忽视的问题正在逐渐暴露——雷击浪涌与瞬态过电压。
尤其在山区、高原、空旷地带建设的光伏电站，由于组件面积大、线路长、设备分散，极易受到雷击感应以及电网浪涌影响。很多项目在运行几年后，逐渐出现：
•逆变器故障
•汇流箱损坏
•通讯异常
•监控系统失灵
•组串掉线
•发电效率下降
其中相当一部分问题，都与浪涌防护不足有关。
因此，SPD（电涌保护器）已经成为现代光伏系统中的重要组成部分。特别是在直流侧与交流侧同时部署SPD，已经成为新能源行业中的标准化建设方案。
为什么光伏系统更容易受到雷击浪涌影响？
相比传统建筑配电系统，光伏系统具有更加明显的“开放性”。其典型特点包括：室外长期运行、金属组件面积大、线路距离长、接地结构复杂、分布范围广。这些因素都会增加雷击感应风险。
特别是在雷暴频繁地区，光伏系统实际上相当于一个大型“感应天线”。即使没有直接雷击，也可能因为附近落雷而产生高能量浪涌。
光伏系统中的浪涌主要来自哪里？
1. 直击雷
雷电直接击中：光伏组件、支架系统、汇流箱、配电线路。会形成巨大瞬态电流，这种情况破坏性极强，雷电直接击中光伏组件、支架系统、汇流箱或配电线路时，会产生数十至数百千安的巨大瞬态电流。
重要提醒：SPD（电涌保护器）的标称放电电流通常为20kA~40kA，最大放电电流一般不超过80kA，无法独立承受直击雷的全部能量。直击雷防护必须依靠外部防雷系统（接闪针、避雷带、引下线、接地网）。SPD作为内部防雷措施，主要作用是限制感应雷及经外部防雷系统分流后的剩余浪涌电压，保护设备绝缘。
因此，光伏电站应首先建设完整的外部防雷系统，再按规范配置多级SPD。
2. 感应雷
这是最常见情况，即使雷击发生在附近区域，也可能通过电磁感应在线缆中形成高压浪涌。尤其：长距离直流线路、室外桥架、金属支架，更容易产生感应电压。
3. 电网切换浪涌
光伏系统并网运行时,电网波动、断路器切换以及变压器投切，也会产生瞬态过电压。
4. 储能系统切换冲击
在新能源储能系统中，PCS、BMS以及储能逆变器切换时，同样可能形成浪涌。

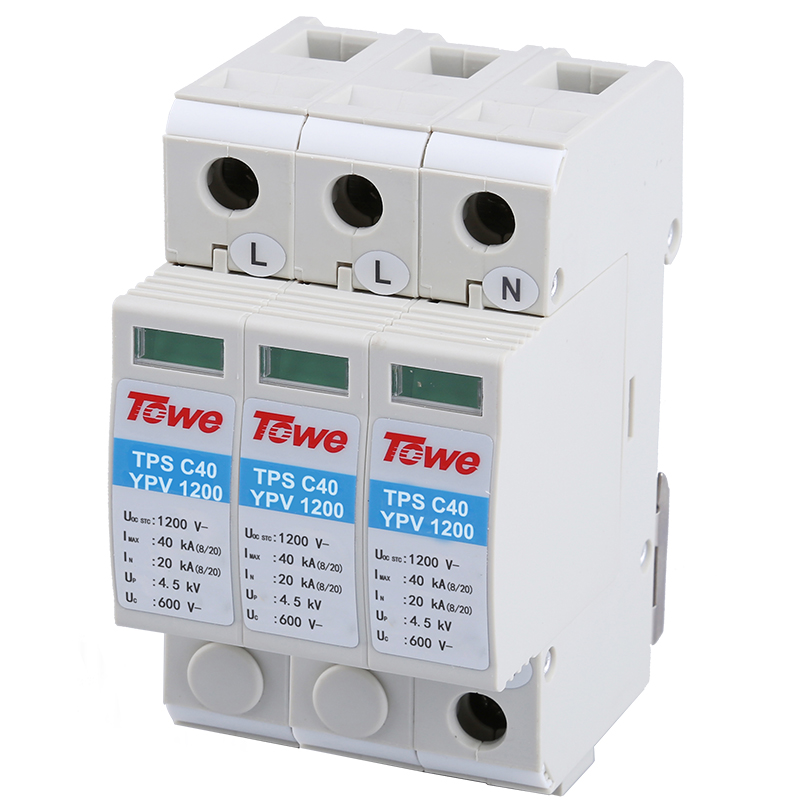

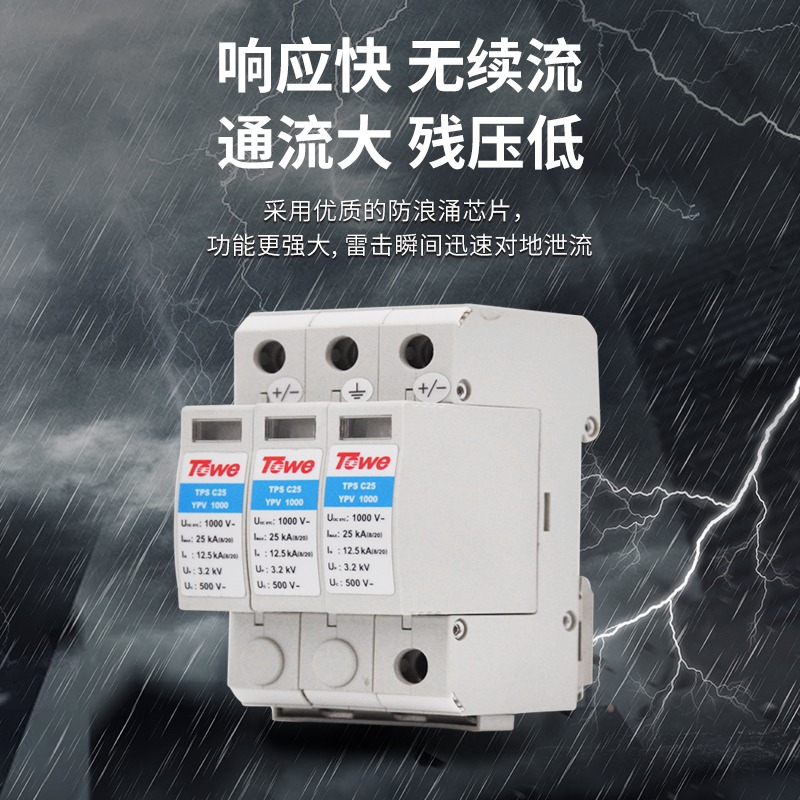

什么是光伏SPD？
光伏SPD是一种专门针对新能源系统设计的浪涌保护器。与普通交流SPD不同，光伏SPD主要针对直流高压系统设计。其主要作用是：在浪涌进入设备前，快速将能量泄放至接地系统。从而保护，光伏组件、汇流箱、逆变器、储能设备、通讯系统，避免设备损坏。
光伏SPD与普通SPD有什么区别？
很多工程项目误以为，普通交流SPD也能用于光伏系统，实际上两者差异很大。
1. 工作电压不同
普通SPD，主要用于AC220V/380V系统。而光伏系统直流电压通常：DC600V、DC1000V、DC1500V。因此必须使用专用DC SPD。
2. 灭弧能力要求更高
直流系统不像交流系统存在过零点。因此电弧更难熄灭。这对SPD内部结构要求更高。
3. 温度环境更复杂
光伏系统长期暴露于，高温、紫外线、潮湿、沙尘，环境可靠性要求更高。
4. 使用寿命要求更高
很多光伏项目设计寿命，超过25年。SPD必须具备长期稳定运行能力。
光伏SPD的典型技术参数解析
1. 最大持续工作电压Uc
常见规格：DC600V、DC1000V、DC1500V。当前主流大型电站多采用，DC1500V系统。
实际选型时，Uc应≥光伏组串最大开路电压（需考虑低温系数）。例如标称1500V的系统，在低温下开路电压可能升至1600V以上，此时应选用Uc≥1600V的SPD，而非简单地取DC1500V。
2. 标称放电电流In
常见：20kA、40kA。大型光伏项目通常建议：≥20kA。
3. 最大放电电流Imax
通常40kA以上。雷暴频繁地区可选更高规格。
4. 电压保护水平Up
Up越低，保护效果越好。但需兼顾系统兼容性。
5. 响应时间
通常≤25ns。快速响应可降低设备受损风险。该指标主要针对压敏电阻型SPD。对于气体放电管或组合型SPD，响应时间可能为100ns级。光伏直流侧推荐使用压敏电阻型或复合型SPD，响应时间≤25ns是合理的。

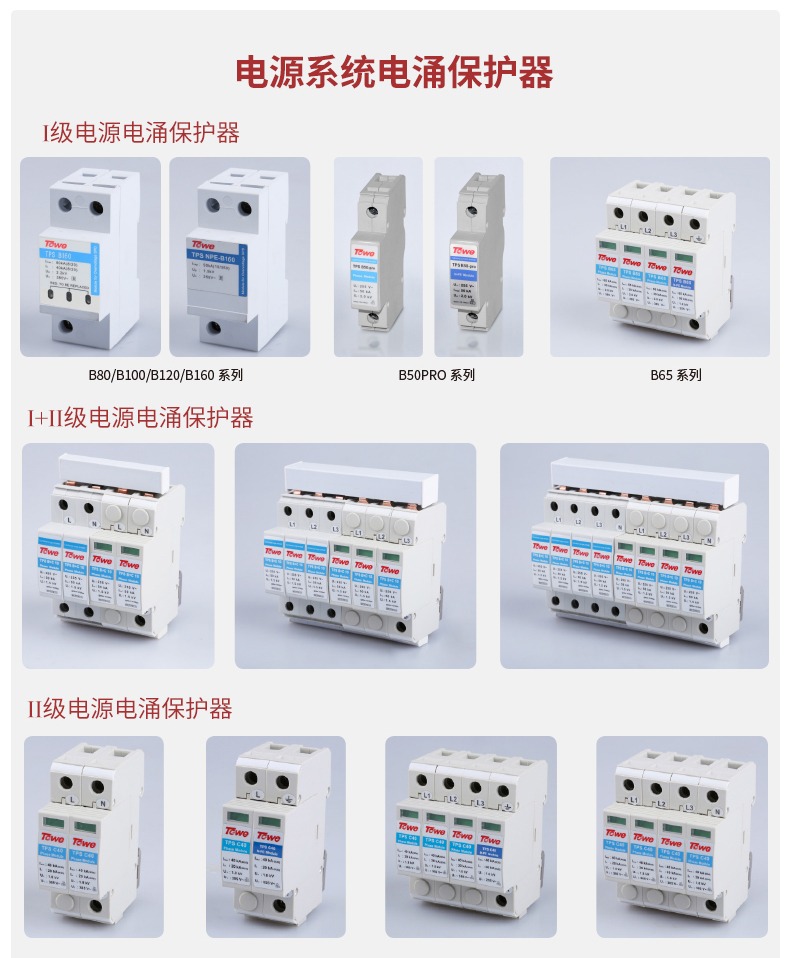

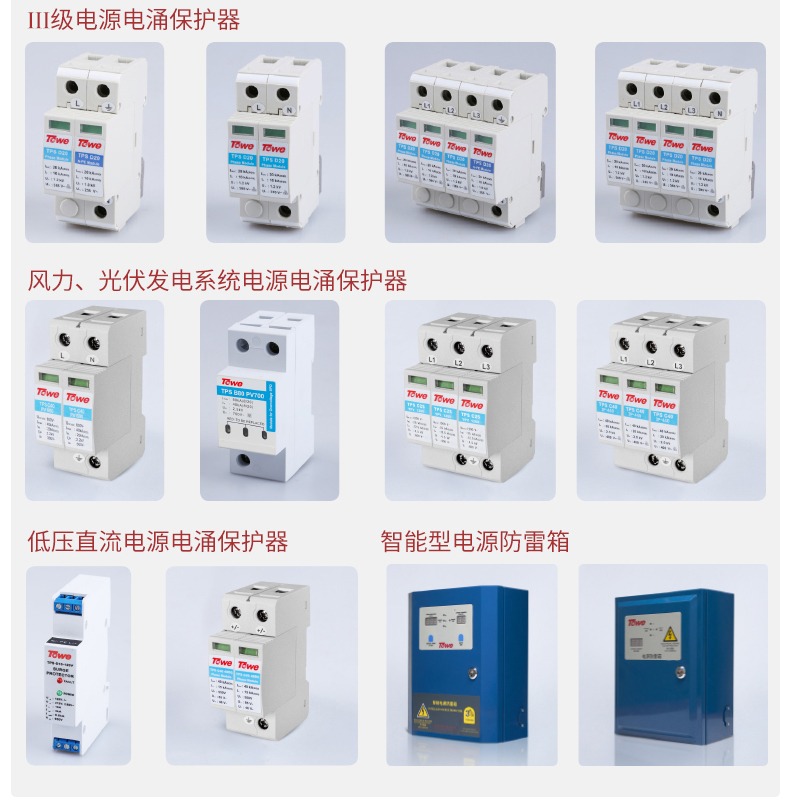

光伏系统中的SPD安装位置
完整光伏系统通常需要：“多级防雷”。
1. 汇流箱SPD
安装于：光伏组件汇流箱内部。主要保护：组串线路。通常采用：DC SPD。
2. 逆变器直流侧SPD
这是最关键位置之一，用于保护逆变器输入端。因为逆变器内部电子器件非常敏感。
3. 逆变器交流侧SPD
防止交流侧浪涌进入设备。通常采用：AC SPD。
4. 配电柜SPD
在并网柜及低压配电系统中部署，实现整体防护。
5. 通讯SPD
现代光伏系统大量依赖：RS485、Ethernet、光纤通讯。因此通讯线路同样需要SPD保护。
为什么逆变器最怕浪涌？
逆变器属于光伏系统核心设备。其内部包含：IGBT模块、DSP控制板、 MCU系统、高频开关电路。这些元件耐压能力有限。一旦浪涌进入，容易导致，功率模块击穿、主板损坏、通讯故障、发电停机。而逆变器维修成本通常较高，因此SPD对于逆变器保护尤为重要。
典型光伏项目应用案例
某工商业屋顶光伏项目
项目容量：5MW。系统采用：DC1000V方案。项目运行一年后，雷雨季频繁出现：逆变器报警、通讯掉线、 汇流箱损坏。
经现场检测发现，主要原因是：直流侧未配置完整SPD系统。后续整改方案包括，汇流箱增加DC SPD、逆变器直流输入端部署SPD、并网柜增加交流SPD、RS485通讯线路增加信号SPD。整改后，系统运行稳定性明显提升，逆变器故障率显著下降。
储能系统为什么也需要SPD？
随着储能行业快速发展，储能柜、PCS系统以及BMS控制器同样面临浪涌风险。特别是：大功率PCS、长距离电缆、室外储能柜，都容易受到感应雷影响。储能系统中的SPD通常包括：电池侧SPD、PCS交流SPD、通讯SPD，形成完整防护体系。
光伏SPD选型中的几个关键问题
1. 系统电压必须匹配
SPD电压选型错误，可能导致：长期发热、SPD失效、系统误动作。
2. 必须关注直流灭弧能力
普通交流SPD不能替代DC SPD，否则存在安全风险。直流系统无电流过零点，若SPD内部采用气体放电管，在浪涌过后可能产生续流无法熄灭，导致SPD起火。因此光伏直流SPD常采用压敏电阻串联气体放电管或专用无续流压敏电阻方案。
3. 接地系统必须规范
光伏SPD效果高度依赖接地。通常要求：接地电阻≤4Ω，一般要求≤4Ω，大型地面电站建议≤1Ω。
4. 户外环境需高防护等级
建议：IP65以上。适应长期室外运行。
为什么越来越多新能源项目开始重视SPD？
早期很多光伏项目，更关注组件效率与发电收益。而随着项目规模扩大，设备稳定性逐渐成为核心问题。尤其大型电站中，一次逆变器故障造成的停机损失巨大。因此SPD已经从：“附加配置”，逐渐变成：“标准配置”。
未来新能源SPD的发展趋势
未来SPD将更多向，智能监测、在线告警、模块化维护、云平台接入方向发展。特别是在，光储一体化、微电网、AI能源管理的场景中。SPD将不仅仅是保护器件，更是智能运维体系的一部分。
随着新能源产业不断发展，光伏系统的运行稳定性正变得越来越重要。
而浪涌防护作为保障系统安全运行的重要环节，也正在受到越来越多项目方与运维单位重视。
合理部署光伏SPD，不仅能够降低逆变器与汇流箱故障率，更能够有效提升整个新能源系统的长期运行可靠性。
尤其在大型地面电站、工商业屋顶以及储能系统中，建立完整的SPD防护体系，已经成为现代新能源工程建设中的基础要求。
