数据中心低压配电系统如何选择SPD——模块化防雷器应用解析
时间：2026-05-26阅读量5
随着数据中心、智能楼宇以及工业自动化系统对供电稳定性的要求不断提高，电源系统中的浪涌防护问题已经成为配电设计中的重点内容。尤其在服务器机房、IDC中心、UPS配电柜以及弱电总配电系统中，由雷击、电网切换、大型设备启停等原因引发的瞬态过电压，往往会直接影响设备运行稳定性，严重时甚至导致服务器宕机、交换机损坏以及数据丢失。
在此背景下， SPD（Surge Protective Device，电涌保护器）正在成为现代低压配电系统中应用最广泛的一类浪涌防护产品。相比传统固定式防雷器，模块化SPD在维护便捷性、扩展性以及运行可靠性方面具备更明显优势，尤其适用于长期连续运行的数据中心场景。
SPD即电涌保护器，其主要功能是在雷电流或瞬态过电压进入配电系统时，通过内部非线性元件迅速导通，将浪涌电流泄放至接地系统，从而保护后端设备。

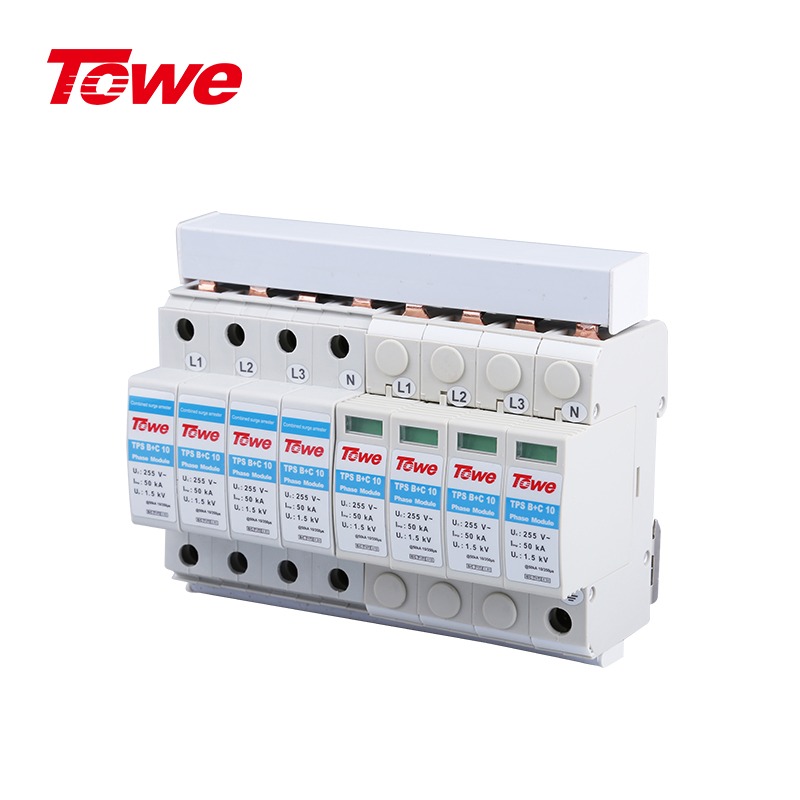

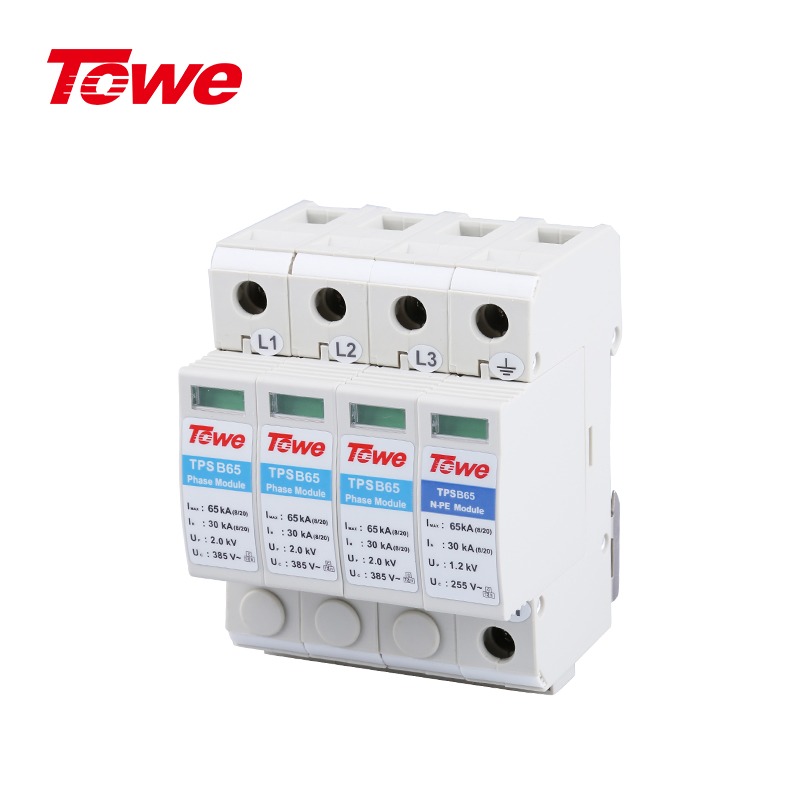

模块化SPD通常采用可插拔结构设计，核心保护模块与底座分离，支持在线快速更换。这种结构特别适合数据中心、通信机房等无法长时间停电维护的场景。
常见模块化SPD包括：单相SPD、三相SPD、 一级电源SPD、二级电源SPD、Class I/Class II复合型SPD、40kA/60kA/80kA浪涌保护器。
SPD的核心工作原理
SPD内部通常采用MOV压敏电阻、热脱扣保护机构等组成。当正常电压运行时，SPD处于高阻状态，不影响系统供电。当线路出现瞬态浪涌时，SPD内部压敏元件快速导通，将浪涌能量引入PE接地端。
其响应时间通常小于25ns，可有效限制过电压幅值。
常见浪涌来源包括：雷击感应过电压、电网切换冲击、UPS切换浪涌、变频器启停、大功率空调系统启动、柴油发电机切换
在数据中心环境中，很多设备耐压能力较低，尤其是服务器电源、网络交换机以及精密UPS系统，对于浪涌十分敏感，因此SPD已成为标准配置。
同为科技 SPD技术参数解析
以常见三相四线40kA模块化SPD为例，其主要技术参数如下：
1. 最大持续工作电压Uc
常见规格：275V、320V、385V。在380/220V TN-S系统中，L-N保护最常用Uc=275V，既能满足长期耐压要求，又可获得较低的电压保护水平。385V通常用于L-PE或相间保护，以及部分IT、TT系统场景。选型时需根据具体接地形式和被保护模式确定，避免盲目选高。
2. 标称放电电流In
常见规格：20kA、40kA、 60kA。
In代表SPD能够承受多次（如15次）标准8/20μs浪涌电流冲击而不损坏的能力。
对于：普通商业建筑、小型机房、智能楼宇。通常40kA已能满足要求。
3. 冲击放电能力与最大放电电流
一级SPD（Class I）的核心参数为冲击电流Iimp（10/350μs），总配电柜通常要求Iimp≥25kA。对于二级SPD（Class II），则关注标称放电电流In和最大放电电流Imax（8/20μs），UPS输入柜等位置建议Imax≥40kA。
4. 电压保护水平Up
Up越低：对后端设备保护越好。一般要求，≤1.8kV；高端机房要求≤1.5kV。这对于服务器、存储设备尤为关键。
5. 响应时间
模块化SPD响应速度通常：≤25ns。模块化SPD响应速度通常≤25ns，能将过电压快速限制在安全范围内。
SPD在数据中心的应用
传统固定式SPD存在几个明显问题：更换困难、无法在线维护、老化不易发现、配电柜维护成本高。而模块化SPD具有以下优势：
1. 热插拔维护
这是模块化SPD最大的优势之一。在不停电情况下：可快速更换失效模块。对于7×24小时运行的数据中心尤为重要。
2. 故障状态可视化
多数模块化SPD配备：绿色正常窗口、红色故障窗口，运维人员可快速识别状态。部分高端产品还支持：遥信报警、RS485监控、后台告警。适用于智能机房。
3. 扩展灵活
随着数据中心扩容：可快速增加SPD模块。无需整体更换设备。
4. 维护成本低
相比整体更换SPD：仅更换模块即可恢复运行。大幅降低维护费用。
SPD在数据中心中的安装位置
完整的数据中心防雷系统通常分为三级保护。
一级SPD
安装位置：低压总配电柜。主要泄放大能量雷电流。通常采用：Class I或Class I+II SPD。
二级SPD
安装位置：UPS输入柜、楼层配电柜。进一步降低浪涌能量。通常采用：40kA模块化SPD。
三级SPD
安装位置：服务器机柜、精密设备前端。实现精细保护。
典型应用案例分析
某互联网数据中心项目
项目位于华东地区。机房面积：约3000平方米服务器数量：超过1200台。项目初期曾频繁出现：UPS告警、交换机网口损坏、精密空调控制器异常。经检测发现，主要原因是：雷暴天气期间配电系统存在较强感应浪涌。后续整改方案包括：
总配电柜安装Iimp（10/350μs）≥25kA的一级SPD（或Class I+II复合型SPD，其Imax为80kA）。UPS输入端增加40kA模块化SPD、网络系统部署RJ45信号SPD、机柜末端增加精细保护SPD。整改后，设备故障率明显下降。连续两个雷雨季未再出现批量设备损坏情况。
SPD在智能楼宇中的扩展应用
除了数据中心外，SPD还广泛应用于：
智能建筑
例如：BA楼宇自控、智能照明、安防监控、门禁系统
医疗系统
医院CT、MRI等设备对电源质量要求极高。SPD可有效降低设备误动作风险。
工业自动化
PLC系统、变频器以及工业交换机同样需要浪涌保护。特别是大型制造工厂。
新能源系统

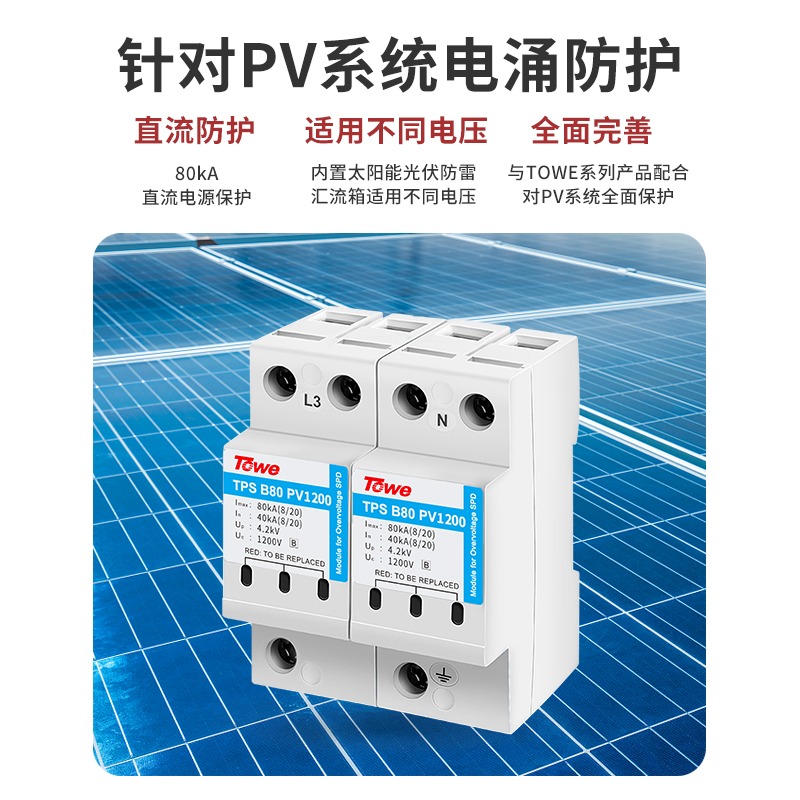

在光伏逆变器交流侧配电中，模块化SPD同样属于标准配置。
SPD选型中的几个关键问题
1. 是否需要遥信功能？
对于无人值守机房：建议配置遥信SPD。可接入动环监控平台。
2. 是否需要后备保护？
SPD前端通常需配置：熔断器、小型断路器。用于短路保护。
3. 接地是否达标？SPD效果高度依赖接地系统。
通常要求：接地电阻≤4Ω。高等级机房：≤1Ω。
4. 配电系统类型
需明确： TN-S、TN-C、TT、 IT系统。不同系统SPD接法不同。
未来SPD的发展趋势
随着智能配电的发展，SPD也正在向数字化方向升级。未来模块化SPD将更多具备：在线监测、温度检测、漏电分析、寿命预测、云端告警/
特别是在AI数据中心、边缘计算中心以及智慧园区中，SPD已不仅仅是单一保护器件，而是智能电力运维体系的一部分。
对于现代数据中心而言，浪涌防护已经从“可选配置”变成“基础配置”。
模块化SPD凭借其高可靠性、在线维护能力以及灵活扩展特点，正在成为低压配电系统中的主流方案。
尤其是在服务器机房、UPS系统、智能楼宇以及工业自动化环境中，合理部署模块化SPD，不仅能够降低设备故障率，更能有效提升整个供电系统的稳定性与安全性。
未来，随着智能配电与数字化运维不断深入，模块化SPD的应用范围还将持续扩大。
