工业控制信号SPD应用分析
时间：2026-05-26阅读量4
在现代工业自动化系统中，RS485通信已经成为最常见的工业总线之一。从PLC控制系统到楼宇自控，从智能电表到环境监测设备，大量工业设备都依赖RS485完成数据传输。
由于其具备：传输距离远、抗干扰能力强、组网灵活、成本低等特点，RS485被广泛应用于工业控制领域。但在实际工程项目中，很多用户都会遇到类似问题：PLC通讯不稳定、485接口频繁烧毁、设备离线、数据异常、通讯中断、采集系统误报警。尤其在雷雨天气或者大型设备频繁启停时，问题更加明显。很多工程人员起初会认为，是程序问题、线路问题或者设备质量问题。但经过现场检测后往往发现，真正原因来自——浪涌与瞬态过电压。因此，RS485信号SPD（信号电涌保护器）正在成为工业自动化系统中的重要保护设备。
为什么RS485系统特别容易受到浪涌影响？
相比普通电源线路，RS485通信线路通常具备以下特点： 线路距离长、跨区域布线、室外安装多、接地环境复杂、通讯端口耐压低。这些特点决定了，RS485线路极易成为浪涌进入设备的通道。特别是在以下场景中：工厂车间、室外监测系统、智慧水务、楼宇自控、光伏电站、安防系统。风险更加明显。
RS485系统中的浪涌主要来自哪里？
1. 雷击感应浪涌
这是最常见原因。即使雷电没有直接击中线路，也可能通过电磁感应在485线路中形成高压瞬态脉冲。尤其：长距离线路、室外桥架、架空布线更容易受到影响。
2. 地电位差
很多工业现场，不同设备之间距离较远。当两端接地电位不一致时，会在线路中形成共模电压。严重时直接击穿485芯片。
3. 大功率设备干扰
大功率设备启停时，会在线路上感应出高频瞬态脉冲群（EFT）与过电压，其能量虽不及直击雷，但足以干扰或损坏脆弱的RS485接口。
4. 静电放电ESD
工业现场环境复杂。静电同样可能损坏通信接口。
为什么PLC最怕485浪涌？
PLC虽然工业级稳定性较高，但其通信接口依然十分敏感。RS485通信接口通常由微控制器（内置UART外设） 和RS485收发器（差分驱动芯片） 等组成。这些元件耐压能力有限。很多485芯片，耐压仅几十伏，而浪涌电压可能达到数千伏。因此一旦浪涌进入，极易导致：通讯芯片损坏、IO模块故障、PLC死机、通讯丢包，甚至整条生产线停机。
什么是RS485信号SPD？
RS485 SPD是一种专门用于工业通信线路浪涌保护的设备。其主要作用是，在浪涌进入设备前，将瞬态高压快速泄放至接地系统。从而保护PLC、DCS系统、RTU、仪表、工业采集器、SCADA系统避免接口损坏。
RS485 SPD的工作原理
RS485 SPD通常采用：RS485 SPD通常由气体放电管、TVS瞬态抑制二极管等器件组合，形成共模与差模多级保护电路。形成多级保护结构。正常工作时，SPD不会影响信号传输。当线路出现浪涌时，SPD内部器件迅速导通。将高压泄放至PE地线。响应速度通常：≤1ns。远快于设备损坏速度。

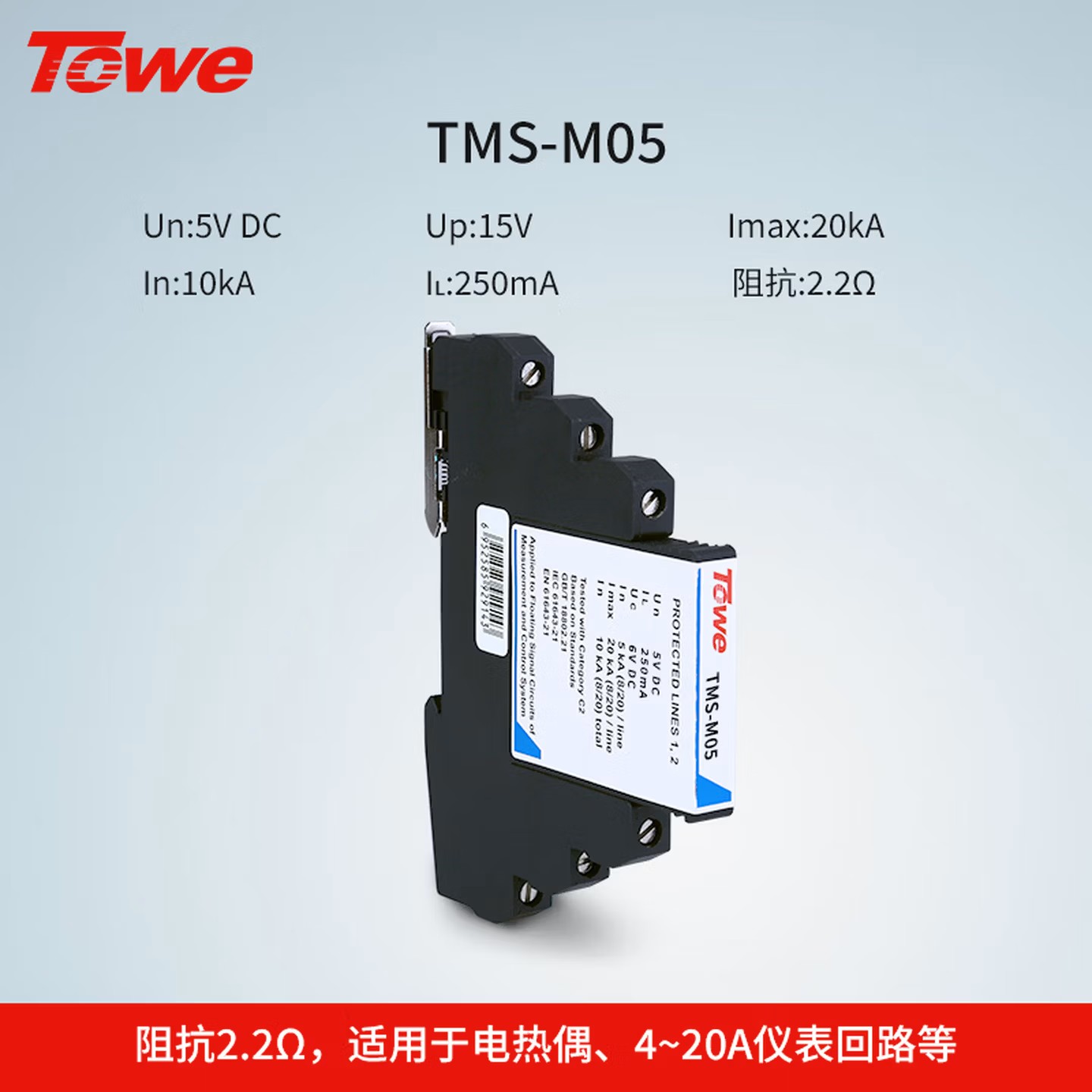

RS485 SPD的典型技术参数解析
完整的数据中心防雷系统通常分为三级保护。
1. 工作电压Un
常见：5V、12V、24V需根据实际系统选择。
2. 传输速率
常见支持：9.6kbps、115.2kbps、工业高速485需保证通信兼容性。
3. 最大放电电流
常见：5kA、10kA室外系统建议：≥10kA。
4. 插入损耗
优质SPD对信号影响较小。否则可能导致，通讯距离下降。

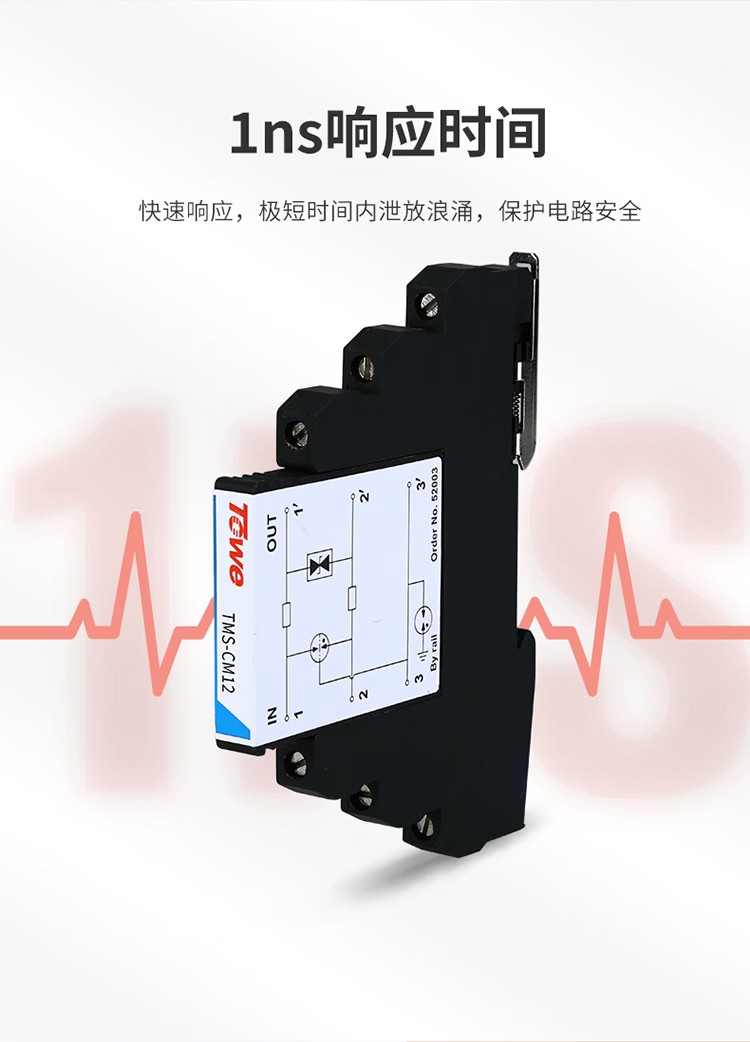

5. 响应时间
通常：≤1ns。保证快速保护。
RS485 SPD在工业控制中的典型应用
1. PLC控制系统
最常见应用。保护：PLC与远程IO之间通讯。
2. 楼宇自控系统
例如：空调BA系统、能耗监测、智能照明，大量采用RS485总线。
3. 智慧水务
例如：泵站监控水位采集、流量计系统、很多设备部署于室外，风险较高。
4. 光伏电站
逆变器与监控平台通常采用485通讯。雷击问题十分常见。
5. 工业机器人系统
工业设备之间高速通讯同样需要SPD保护。
典型项目应用案例
某智能制造工厂项目
某智能制造工厂项目，项目包含PLC控制柜、工业交换机、伺服系统、能耗监测平台。项目运行过程中，经常出现PLC离线、通讯异常、IO模块报警。尤其雷雨天气问题明显增加，经检测发现车间RS485线路缺少SPD保护，并存在地电位差问题。整改方案包括PLC通讯口增加RS485 SPD、控制柜统一接地、长距离线路增加屏蔽、485线路重新规范布线。整改后通讯稳定性明显提升，系统故障率大幅下降。
为什么很多工业项目忽视信号SPD？
过去很多工程只关注，电源防雷，认为弱电信号不会产生高能量浪涌，实际上很多PLC损坏并不是电源问题，而是通信线路进入浪涌。尤其室外设备、长距离总线、跨楼宇系统风险更高。因此：现代工业防雷已经从“电源保护”升级为“电源+信号综合保护”。
RS485 SPD安装中的几个关键问题
1. SPD必须靠近设备安装
距离越近，保护效果越好。建议安装于PLC通讯端口、控制柜入口、采集设备前端。
2. 接地必须规范
SPD效果高度依赖接地。一般要求接地电阻≤4Ω。
3. 屏蔽层接地要正确
错误接地可能形成干扰回路。通常采用单端接地。
4. 避免强弱电并行
485线路应远离动力电缆。降低感应干扰。
工业互联网时代为什么更需要SPD？
随着工业互联网发展，越来越多设备接入网络，系统结构越来越复杂。一旦通讯中断，影响范围会迅速扩大，特别是智能工厂、无人车间、数字化产线、AI工业控制对于通讯稳定性要求更高。因此RS485 SPD的重要性也越来越明显。
未来工业信号SPD的发展趋势
未来工业SPD将更多向模块化、智能监测、在线诊断、远程告警、方向发展。部分高端SPD已经支持状态监测、温度检测、寿命分析，适用于智能工厂运维体系。
为什么完整SPD系统比单点保护更重要？
很多项目虽然安装了SPD，但效果依然不好。原因在于只保护了电源，没有保护RS485、Ethernet、视频信号、IO接口。现代工业系统属于“多系统耦合结构”。任何一个入口进入浪涌，都可能导致整体故障。因此：完整工业SPD体系应包括：电源SPD、网络SPD、信号SPD、视频SPD形成综合防护。
随着工业自动化与智能制造不断深入，RS485通信系统已经成为工业控制中的核心基础设施。
而浪涌问题，也正在成为影响工业系统稳定运行的重要因素之一。
RS485信号SPD不仅能够有效保护PLC与工业控制设备，更能够显著降低通讯故障率，提高系统连续运行能力。
尤其在智能工厂、楼宇自控、智慧水务以及新能源系统中，建立完整的信号浪涌防护体系，已经成为现代工业工程中的重要建设内容。
