智能安防监控系统如何做好防雷？——视频信号SPD综合应用方案解析
时间：2026-05-26阅读量7
随着智慧城市、平安园区以及数字化安防建设不断推进，视频监控系统已经成为现代建筑与公共安全体系中的核心基础设施。从道路监控到园区安防，从工厂视频管理到智慧校园，大量高清摄像机、网络录像机以及智能分析设备正在持续运行。然而在实际工程中，监控系统的稳定性问题却始终困扰着运维人员。尤其在雷雨季节，很多项目会频繁出现：
•摄像机离线
•图像中断
•POE交换机损坏
•云台失灵
•存储设备故障
•视频信号干扰
不少用户会误以为：只是设备质量问题。但经过现场排查后往往发现，真正原因来自浪涌与雷击感应。特别是室外监控系统，由于线路分布广、设备暴露于室外环境，极易成为雷击浪涌侵入的通道。
因此，视频信号SPD（视频信号电涌保护器）正在成为现代安防系统中的重要保护设备。
为什么监控系统更容易受到雷击影响？
相比普通办公网络，监控系统通常具备以下特点：
•室外设备数量多
•摄像机安装位置高
•视频线路距离长
•供电方式复杂
•弱电线路分布广
这些因素都会显著增加雷击风险。特别是高杆摄像机、园区周界监控、高速公路监控、城市道路监控，更容易遭受感应雷影响。很多情况下，即使雷电没有直接击中摄像机，也可能通过附近落雷产生强感应电压。
监控系统中的浪涌主要来自哪里？
1. 雷击感应浪涌
这是最常见原因。雷电在附近区域释放能量时，会在线缆中形成瞬态高压。尤其长距离视频线、室外桥架、金属立杆最容易形成感应浪涌。
2. 电源系统浪涌
监控系统通常采用AC220V供电、DC12V供电或POE供电。当电网波动或设备切换时，同样可能形成浪涌。
3. 地电位差
不同区域之间接地系统不一致，会导致线路间形成电位差，严重时损坏摄像机接口。
4. 静电放电ESD
尤其在干燥环境中，静电同样可能影响弱电设备。
为什么摄像机最容易损坏？
监控摄像机内部含有CMOS图像传感器、电源芯片等精密电子元件，耐压能力普遍较低。同时，摄像机往往配套有云台、解码器、红外灯等外部设备，这些设备同样对浪涌敏感。一旦浪涌进入，很容易出现网口烧毁、电源损坏、图像异常、摄像机离线等故障。SPD作为外部保护装置串联安装于信号线路和电源线路上，在浪涌能量侵入设备端口前将其旁路泄放，从而保护后端设备。 特别是室外枪机与高速球机，由于安装高度较高，风险更明显。
什么是视频信号SPD？
视频SPD是一种专门针对视频监控系统设计的浪涌保护设备。其作用是在浪涌进入设备前，快速将能量泄放至接地系统，从而保护摄像机、DVR/NVR、视频矩阵、POE交换机、控制键盘、光端机等，避免设备损坏。
视频SPD主要分为哪些类型？
根据不同系统结构，视频SPD通常包括：

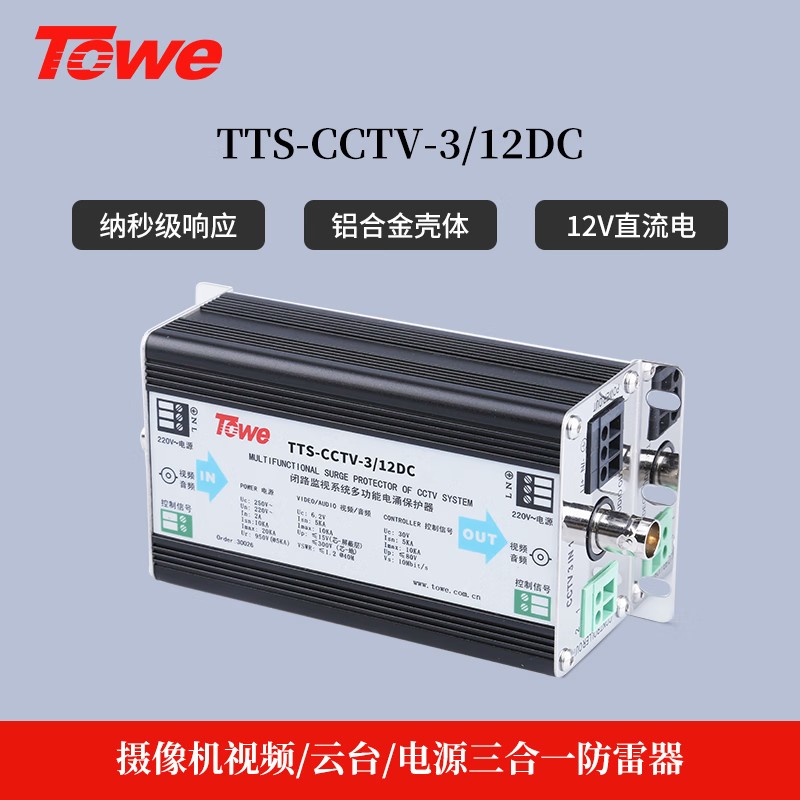

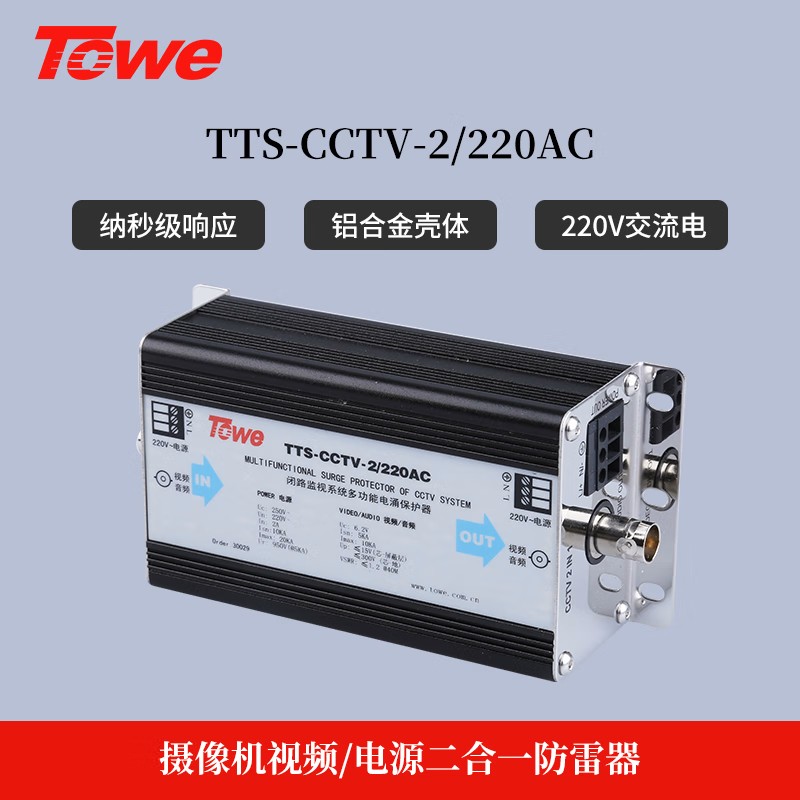

1. BNC同轴视频SPD
主要用于主要用于同轴视频监控系统（包括模拟CVBS、同轴高清AHD/TVI/CVI以及HD-SDI等数字同轴系统）。

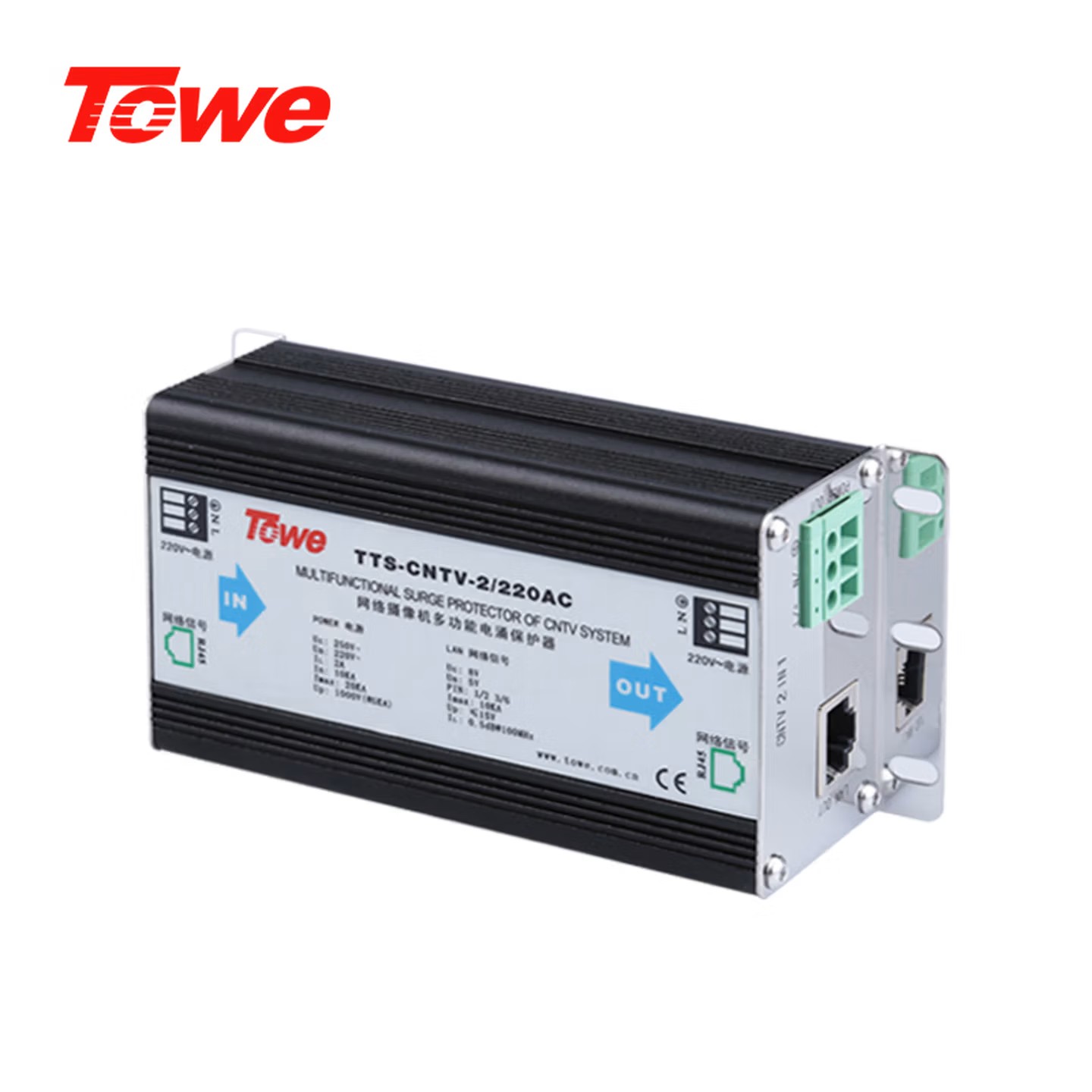

2. RJ45网络视频SPD
主要用于网络监控系统，适用于IPC摄像机、POE交换机、网络录像机等。

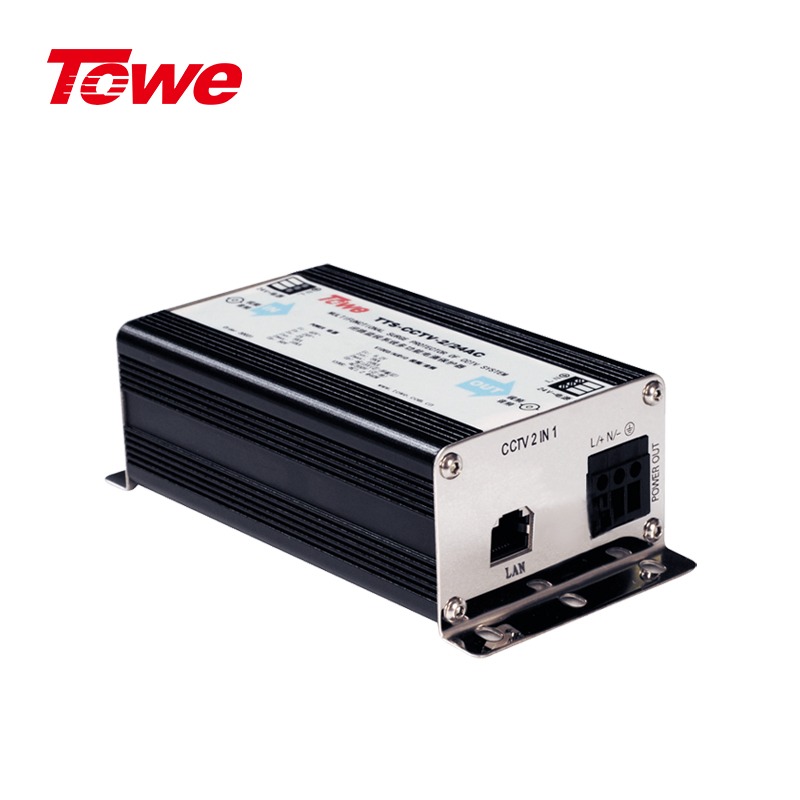

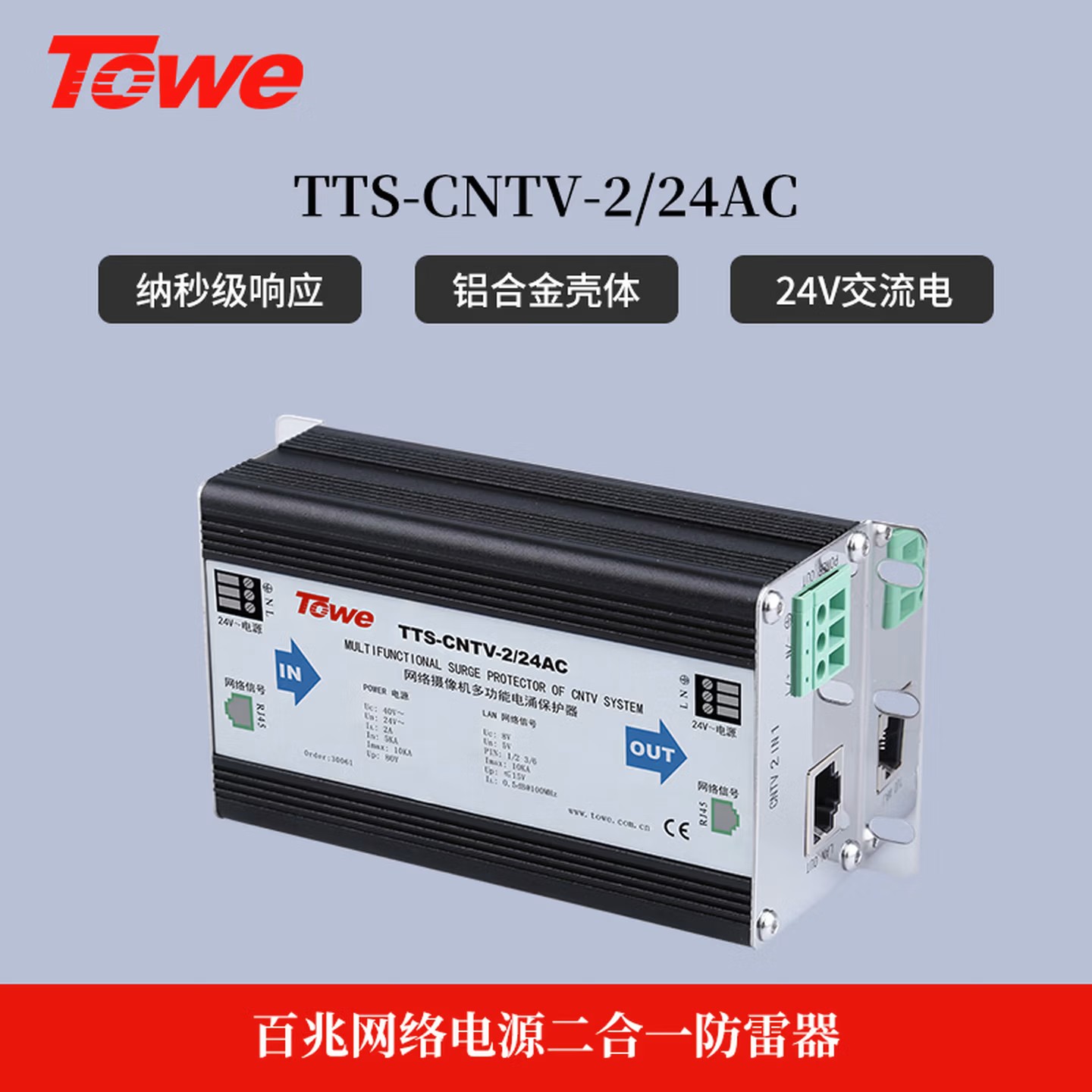

3. POE视频SPD
同时保护数据信号和电源供电，支持IEEE 802.3af/at标准，适合PoE供电的监控系统。
4. 控制信号SPD
用于保护RS485云台控制、键盘控制、工业控制信号等。
视频SPD的工作原理
视频SPD通常采用TVS二极管、气体放电管（GDT）、高频保护电路形成多级保护结构。当系统正常工作时，SPD不会影响视频信号传输。当线路出现浪涌时，SPD内部保护元件迅速导通，将高压泄放至接地系统，从而保护后端设备。对于POE SPD，数据线对之间通过低电容TVS实现差模保护，线对地之间通过GDT泄放共模浪涌，实现多线同步保护。
视频SPD的典型技术参数解析
1. 工作电压与最大持续工作电压（Uc）
常见系统供电电压为DC12V、PoE 48V（基于IEEE 802.3af/at标准）、AC220V。SPD选型时Uc需留有安全裕度，例如PoE系统标称48V DC，SPD的Uc建议≥58V DC，以防正常电压波动导致误动作。
2. 传输带宽
视频SPD需满足高清视频传输要求，带宽应大于信号实际速率的1.5倍，否则可能导致图像模糊、信号衰减、延迟增加。
3. 标称放电电流（In）与最大放电电流（Imax）
标称放电电流In反映SPD可重复承受的浪涌能力，最大放电电流Imax反映单次极限耐受能力。典型视频SPD的In为5kA、Imax为10kA（8/20μs波形）。工业环境推荐In≥3kA、Imax≥5～10kA；室外长线或雷暴多发区，Imax建议≥10kA，且Imax至少取In的2倍以上。
4. 插入损耗
优质SPD对视频信号的影响极小，插入损耗通常≤0.5dB，确保高清图像不受影响。
5. 响应时间
采用TVS保护元件时，响应时间通常≤1ns；含气体放电管的多级保护电路，整体响应时间仍在纳秒级别（行业要求≤25ns），远快于浪涌上升时间，可有效实现快速保护。
POE监控系统为什么更需要SPD？
近年来POE监控已成为主流方案，其优势包括布线简单、集中供电、维护方便。但POE系统同时承载网络数据和电源供电，因此一旦发生浪涌，不仅摄像机受损，POE交换机同样容易损坏。很多项目中整个交换机端口批量烧毁，实际上都是浪涌造成。因此POE系统通常建议同时部署电源SPD、RJ45 SPD和POE专用SPD，形成综合保护。
典型应用案例分析
某智慧园区监控项目
包含420台网络摄像机、POE交换机系统、园区周界监控、停车场系统。项目运行期间雷雨季频繁出现摄像机掉线、交换机端口损坏、视频中断，尤其室外围墙摄像机故障率最高。
经现场检测发现，主要问题包括：摄像机前端未安装SPD、桥架接地不规范、POE系统缺少保护。
整改方案包括：摄像机前端增加POE SPD、核心交换机部署RJ45 SPD、配电系统增加电源SPD、视频立杆重新接地。
整改后系统稳定性明显提升，设备损坏率大幅下降。
为什么很多监控系统“越扩容越不稳定”？
随着监控系统规模扩大，摄像机数量、线路长度、网络复杂度都会增加，浪涌传播路径也会相应增加。很多项目前期规模较小时问题不明显，但随着扩容，浪涌问题开始集中暴露。因此大型监控系统必须建立完整的SPD防护体系。
视频SPD安装中的几个关键问题
1. SPD必须靠近设备安装
距离越近：保护效果越好。特别是：室外摄像机前端。SPD应尽量靠近被保护设备。
2. 接地必须规范
SPD效果高度依赖接地系统。接地电阻要求因场景而异：采用共用接地装置（综合接地网）时，接地电阻应≤1Ω（依据GB 50343-2012）；采用独立接地装置时，接地电阻应≤4Ω；室外监控立杆的防雷接地电阻应≤10Ω（依据GB 50198-2011第3.5.5条）。监控中心机房采用专用接地装置时接地电阻不得大于4Ω，采用综合接地网时不得大于1Ω（依据GB 50198-2011第3.5.4条）。
3. 视频线与动力线分离
避免强电感应干扰，视频信号线路应与电力线路保持安全距离。
4. 室外立杆必须接地
这是很多项目忽视的问题。室外架设的监控设备及立杆应良好接地，接地电阻应不大于10Ω（依据GB 50198-2011）。 立杆接地不良会显著增加雷击风险。
为什么智慧城市建设越来越重视SPD及发展趋势
随着智慧城市发展，安防系统已经不仅仅是“录像工具”，而是城市管理平台、AI识别系统、智能交通系统的重要基础。一旦监控系统中断，影响范围会迅速扩大。因此SPD已经逐渐成为智慧安防建设中的标准配置。
未来视频SPD将向模块化、智能化、在线监测、云平台管理方向发展。部分高端SPD已经支持状态监控、寿命预警、后台告警等功能，适用于大型智慧园区与城市级安防系统。
随着安防系统不断向高清化、网络化以及智能化发展，视频监控设备对于供电与通信稳定性的要求也越来越高。而浪涌问题，已经成为影响监控系统长期稳定运行的重要因素之一。
视频SPD作为安防系统中的关键保护设备，不仅能够有效降低摄像机与交换机损坏率，更能够提升整个监控系统的连续运行能力。尤其在智慧园区、平安城市、高速公路以及工业安防场景中，建立完整的视频浪涌防护体系，已经成为现代弱电工程中的重要建设内容。
