SPD为什么需要分级保护？——建筑电源防雷系统设计全解析
时间：2026-05-26阅读量5
在现代建筑配电系统中，SPD（Surge Protective Device，电涌保护器）已经成为不可缺少的重要设备。从数据中心到医院，从商业综合体到工业厂房，越来越多项目开始重视浪涌防护体系建设。然而在实际工程中，很多用户仍然存在一个误区：认为安装一个SPD就能解决所有雷击与浪涌问题。事实上，真正有效的防雷系统，并不是"单点防护"，而是"分级保护"。
尤其对于现代智能建筑而言，仅靠单一SPD已经无法满足复杂配电系统的防护需求。只有建立完整的多级SPD防护体系，才能真正降低浪涌对设备造成的影响。
因此，"SPD分级保护"已经成为现代建筑电气设计中的核心理念之一。
什么是SPD分级保护
所谓SPD分级保护，是指根据建筑配电系统不同位置、不同浪涌能量等级以及设备耐压能力，分别配置不同类型的SPD。
其核心逻辑是："逐级泄放、逐级限压"。简单来说：大能量雷电流由前级SPD负责泄放。后级SPD进一步降低残余电压。最终实现对精密设备的安全保护。这也是现代建筑防雷设计中的标准做法。
（分级保护的主要依据标准包括：GB 50057—2010《建筑物防雷设计规范》、GB 50343—2012《建筑物电子信息系统防雷技术规范》、GB/T 18802.1—2020《低压电涌保护器（SPD）性能要求和试验方法》以及IEC 61643系列国际标准。 在工程实践中，SPD分级常见两种称呼体系：I级/II级/III级（Class I/II/III，对应Type 1/2/3）和B级/C级/D级，两者对应关系为——I级（B级/Type 1）、II级（C级/Type 2）、III级（D级/Type 3），本文主要采用I/II/III级表述。）
为什么单个SPD无法解决全部问题？
很多用户会问：既然SPD能防雷，为什么还要分级？原因在于，雷电能量极大。任何SPD都有自身极限能力。如果让一个SPD同时承担：大电流泄放、精细限压往往无法兼顾。例如：一级SPD虽然泄流能力强，但残压较高。而三级SPD虽然限压效果好，却无法承受大能量雷电流。因此必须，“前级抗冲击，后级做精细保护”。
雷电浪涌是如何进入建筑系统的？
现代建筑中的浪涌来源十分复杂。主要包括：
1. 直击雷
雷电直接击中：建筑物、电力线路、金属设施形成巨大雷电流。
2. 感应雷
即使没有直接雷击，附近落雷也会通过电磁感应在线路中形成高压浪涌。这是最常见情况。
3. 电网操作浪涌
例如：断路器切换、变压器投切、大型设备启停
都会形成瞬态过电压。
4. 地电位反击
雷电流进入接地系统后。可能形成地电位升高。导致设备之间出现电位差。
在数据中心环境中，很多设备耐压能力较低，尤其是服务器电源、网络交换机以及精密UPS系统，对于浪涌十分敏感，因此SPD已成为标准配置。
SPD分级保护通常分为哪几级？
在现代建筑系统中，SPD通常分为：
一级SPD
二级SPD
三级SPD
部分特殊系统还会增加信号SPD。
一级SPD（Class I / Type 1）
一级SPD主要安装于，建筑总配电入口。其核心任务是，泄放大能量雷电流。
通常用于：建筑总配电柜、变压器低压侧、户外配电系统。
一级SPD的特点

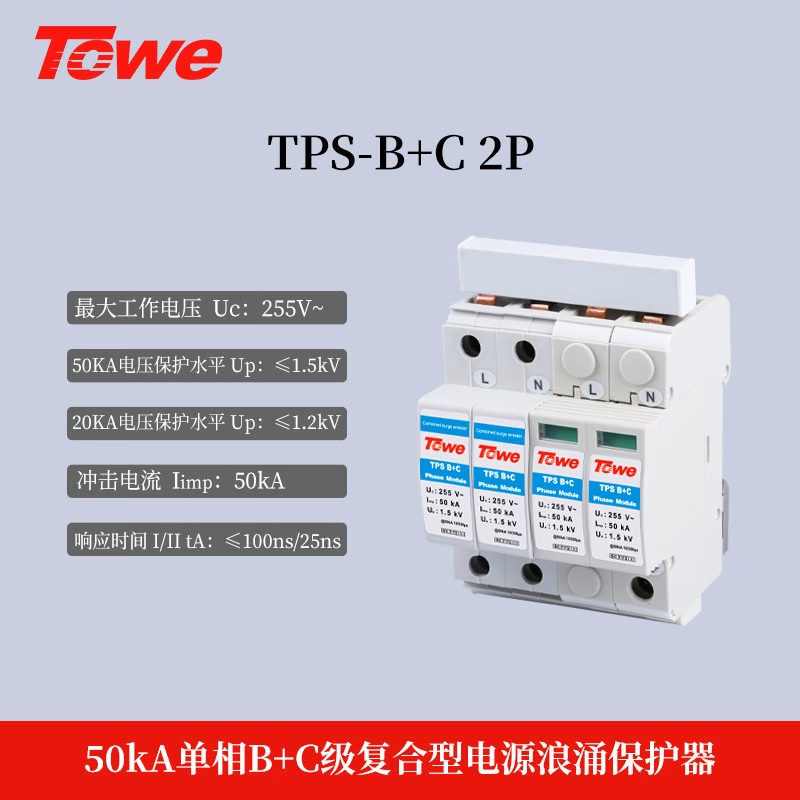

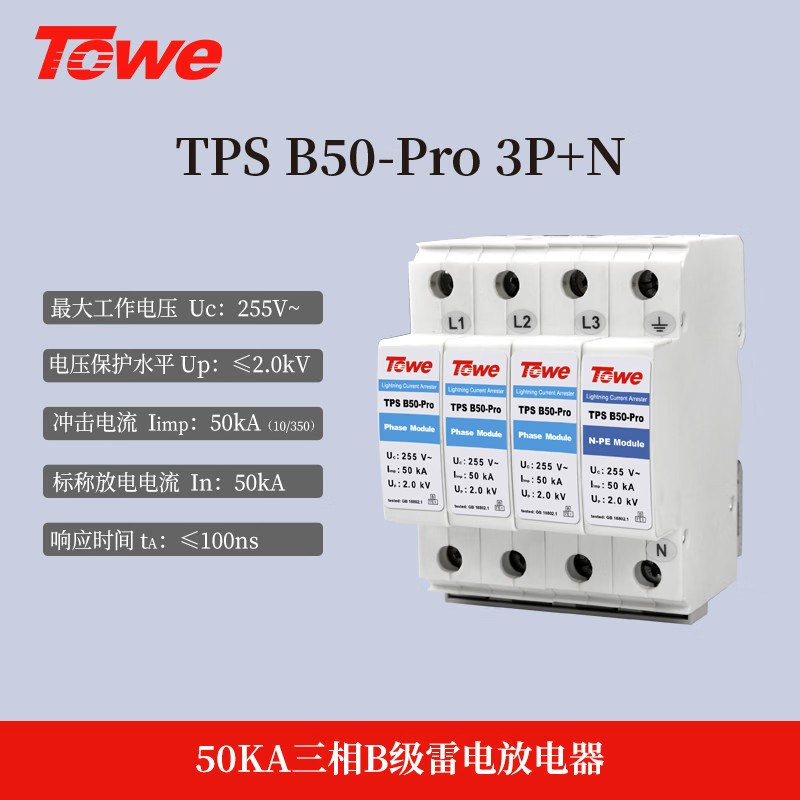

放电能力强，采用10/350μs波形测试，模拟真实雷击电流。 核心指标为冲击电流Iimp，根据标准要求每极Iimp ≥ 12.5kA。工程中常见Iimp值为25kA、50kA，对应的Imax（8/20μs波形）可达100kA及以上。以同为科技TPS-B50 pro 3P+N产品为例，其Iimp为50kA。电压保护水平Up ≤ 2.0kV。虽然泄流能力强，但残压相对较高，因此不能直接保护精密设备。
一级SPD适用于哪些场景？
例如：数据中心总进线、工业园区、医院、商业综合体、雷暴高发区域
二级SPD（Class II / Type 2）
二级SPD主要用于，建筑内部配电系统。安装位置通常包括：楼层配电柜、UPS输入柜、车间配电柜。其核心作用是：进一步降低浪涌能量。
二级SPD的特点

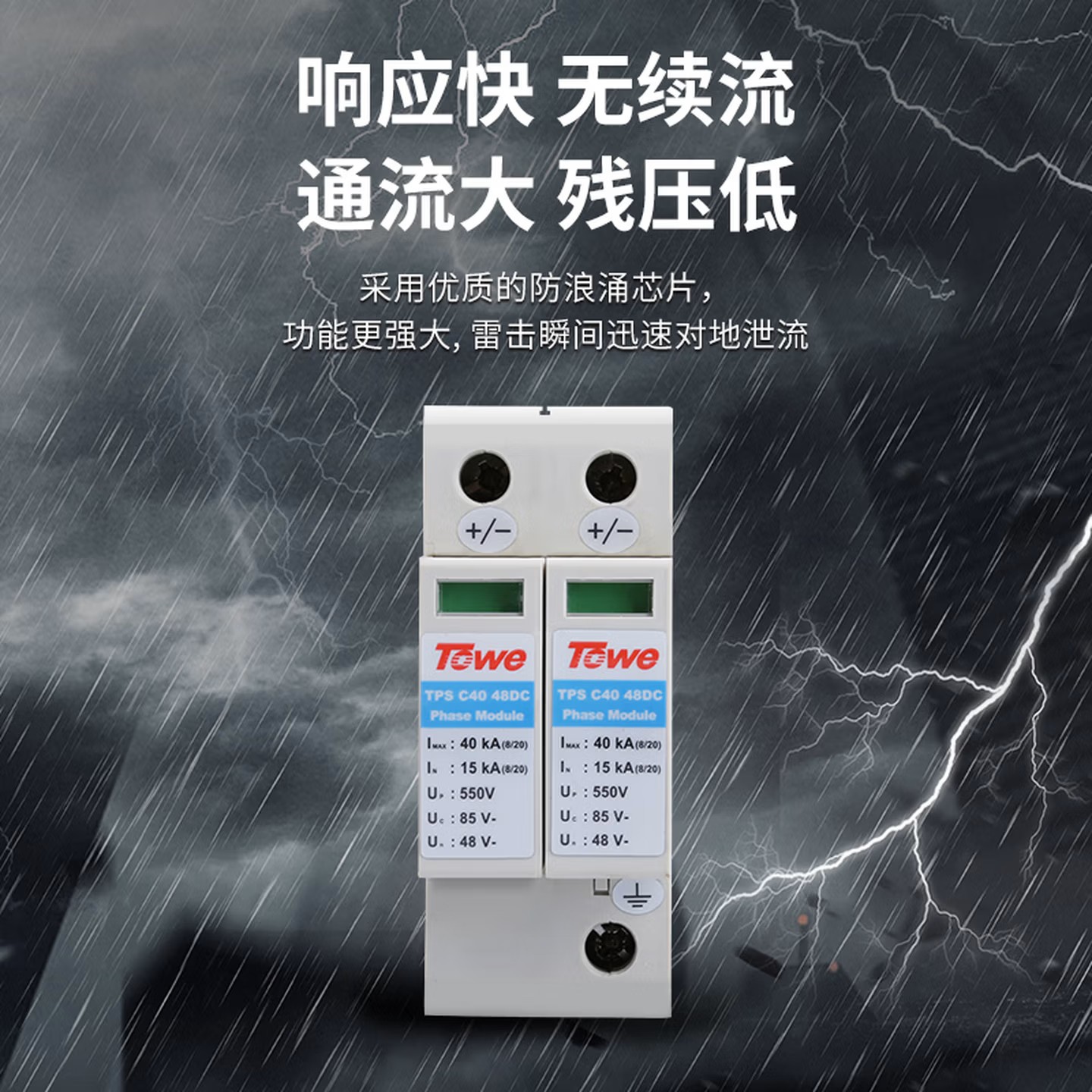

泄流能力适中，采用8/20μs波形测试。标称放电电流In常见为20~40kA，最大放电电流Imax为40~80kA（Imax通常等于In的2倍）。 同为科技C40系列即属于此级别。 电压保护水平Up ≤ 1.5kV。相比一级SPD残压更低，适合保护普通电气设备。应用最广泛，大多数商业建筑主要采用二级SPD。
三级SPD（Class III）
三级SPD属于精细保护设备。通常安装于：设备前端。例如： 服务器、精密仪器、医疗设备、控制系统。其核心目标是：将残压降低至设备安全范围。
三级SPD的特点

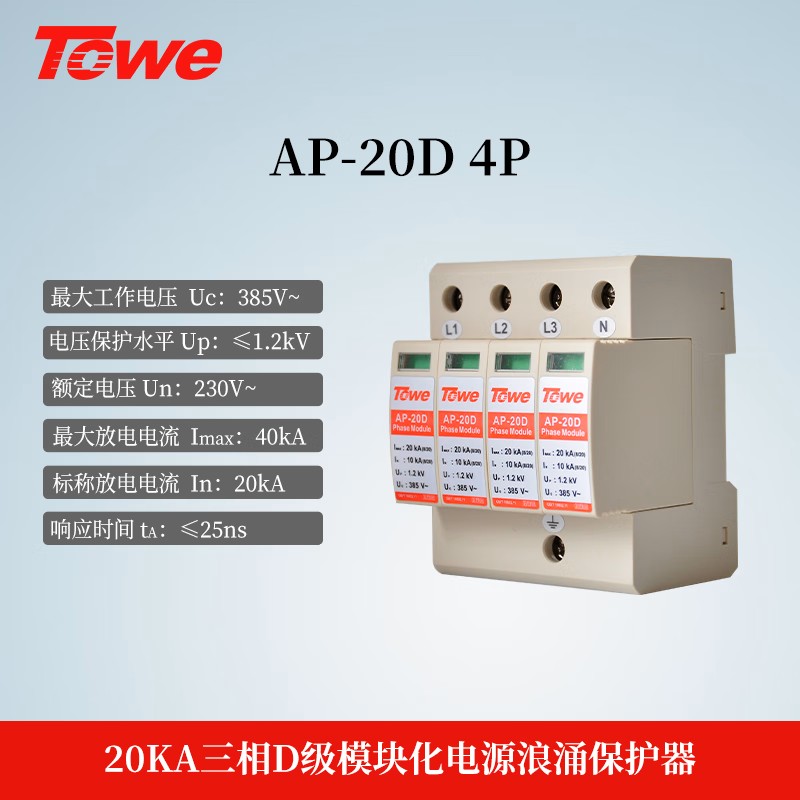

限压能力最强，电压保护水平Up ≤ 1.0kV，可满足精密设备的安全保护要求。泄流能力较小，不适合承受大雷电流。接近设备安装，距离越近保护效果越好。同为科技AP-20D 4P型号即为三级SPD，标称放电电流20kA。三级SPD的残压梯度可归纳为：一级Up ≤ 2.5kV → 二级Up ≤ 1.5kV → 三级Up ≤ 1.0kV，呈逐级递减关系，确保过电压能量逐级衰减。
为什么现代建筑必须采用多级SPD？
随着建筑智能化程度提高，系统中的电子设备越来越多。例如：网络交换机、服务器、智能照明、安防系统、楼宇自控、医疗设备，这些设备耐压能力普遍较低。如果仅安装一级SPD，虽然大电流被泄放。但剩余残压依然可能损坏设备。因此必须通过"一级粗保护 + 二级细保护 + 三级精保护"形成完整体系。
SPD分级之间为什么需要距离配合？
SPD之间并不是简单串联。不同级别之间需要，能量协调。
两级SPD之间的线路距离要求取决于SPD类型。当上一级为电压开关型SPD时，开关型至限压型之间的距离不宜小于10m；当两级均为限压型SPD时，之间距离不宜小于5m。 即一级（开关型）与二级（限压型）：线路长度不小于10m
二级（限压型）与三级（限压型）：线路长度不小于5m。如果距离不足，需增加退耦装置（如退耦电感）。否则前后级SPD可能无法正确协调动作。
若SPD具备能量自动配合功能，则SPD之间的线路长度可不受上述限制。
典型建筑SPD配置方案
1. 数据中心
总配电柜：安装一级SPD（Iimp ≥ 12.5kA，10/350μs）
UPS输入柜：安装二级SPD（In ≥ 20kA，8/20μs）
服务器机柜：安装三级SPD（Up ≤ 1.0kV）
网络系统：增加RJ45信号SPD
2. 医院
医院设备精密程度高。通常需要：
电源SPD（多级）
医疗隔离保护
信号SPD
综合部署。
3. 商业综合体
主要保护：
电梯
安防系统
智能照明
消防系统
4. 工业厂房
需重点保护：
PLC
变频器
工业网络
SPD分级保护中的典型错误
很多项目虽然安装SPD，但依然频繁故障。主要问题包括：
1. 只安装一级SPD
这是最常见错误。一级SPD无法保护精密设备。
2. SPD参数配置错误
例如：Uc（最大持续工作电压）选型过低，容易导致SPD长期老化甚至失效。正确选型原则为：Uc ≥ 1.1 × 系统额定电压。以220/380V系统为例，单相Uc应≥253V，三相Uc应≥440V，并建议留有1.1~1.2倍裕度。若供电电压偏差超过10%或存在谐波影响，还应进一步提高Uc值。
3. 接地不规范
SPD效果高度依赖接地系统。
一般建筑物联合接地电阻宜≤4Ω；数据中心、通信机房等重要场所，根据GB 50174建议接地电阻≤1Ω。 此外，SPD接地线应尽量短而直，长度宜≤0.5m，以减小感应阻抗。
4. 忽略信号线路防雷
很多设备故障实际上来自：
网线
RS485
视频线路
而非电源线路。
为什么现代机房越来越重视SPD系统？
过去很多项目只关注UPS与供电容量。但随着云计算、AI服务器、边缘计算快速发展。设备密度越来越高，一次浪涌故障造成的损失也越来越大。因此SPD系统已经从"辅助配置"变成"基础设施"。
SPD未来的发展趋势
未来SPD将向：
智能化
在线监测
模块化维护
云平台管理
方向发展。
部分高端SPD已经支持：
温度检测
漏电监测
寿命分析
远程告警
适用于智慧建筑运维系统。
为什么完整SPD体系比单个产品更重要？
真正可靠的防雷系统，核心并不是某一个SPD产品。而是完整系统设计。
包括：
配电结构
接地系统
等电位连接
SPD分级配置
信号线路保护
只有整体协调，才能真正降低浪涌风险。
随着现代建筑不断向数字化、智能化方向发展，电子设备对于供电稳定性的要求也越来越高。
而雷击浪涌与瞬态过电压，已经成为影响系统稳定运行的重要因素之一。
SPD分级保护作为现代建筑防雷体系中的核心设计理念，不仅能够有效降低设备故障率，更能够提升整个建筑电气系统的安全性与连续运行能力。
尤其在数据中心、医院、智能楼宇以及工业园区等场景中，建立完整的多级SPD防护体系，已经成为现代电气工程建设中的基础要求。
