北京师范大学


背景概况

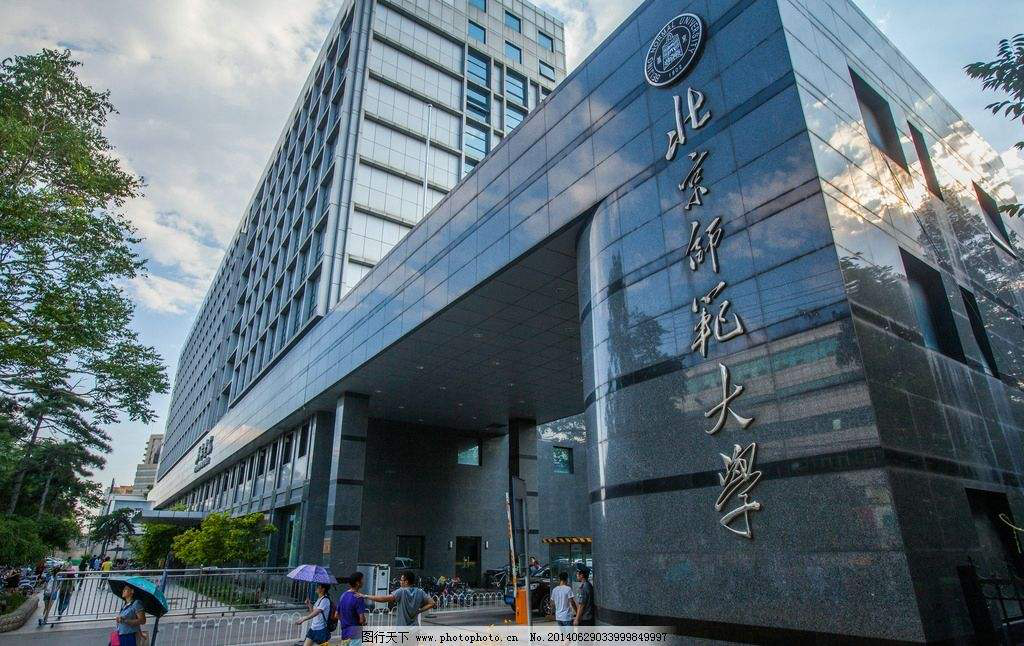

北京师范大学(Beijing Normal University)简称“北师大”,由中华人民共和国教育部直属,中央直管副部级建制,位列“211工程”、“985工程”,入选国家“双一流”、“珠峰计划”、“2011计划”、“111计划”、“卓越法律人才教育培养计划”,设有研究生院,是一所以教师教育、教育科学和文理基础学科为主要特色的综合性全国重点大学。


具体需求

1、师范大学图书馆相对高度高度较四周建筑较为突出,处于易遭雷击范畴内,现有外部防雷装置锈蚀严重且存在断裂失效现象,现有保护范围未能对大楼提供有效保护,大楼顶部存在雷击风险;;
2、整个大楼为多层结构,每层存在多个单位办公区域,每个办公区域内部存在多个用电设备,若保证大楼内部各单位办公条件的稳定性,需在低压供配电系统中设置防雷击电磁脉冲的屏蔽措施,现有低压配电系统内部并未涉及此项防护措施;


设计方案

编号

产品名称

型号

安装位置

1

电源一级电涌保护器

TPS B50 Pro 4P

总配电室进线柜及各楼的总配电箱

2

电源二级电涌保护器

TPS C40 4P

电梯电源柜

3

电源三级电涌保护器

TPS D20 4P

各楼分配电箱及风机配电箱

4

接闪杆

5米

楼顶(2根)


实施效果评估

北京师范大学图书馆经过此次对低压供配电系统及外部防雷装置改造之后,整栋大楼的安全系数显著提升,未出现因直击雷或雷击电磁脉冲引发的安全事故,整体达到预期目标。
