西单汉光百货


背景概况

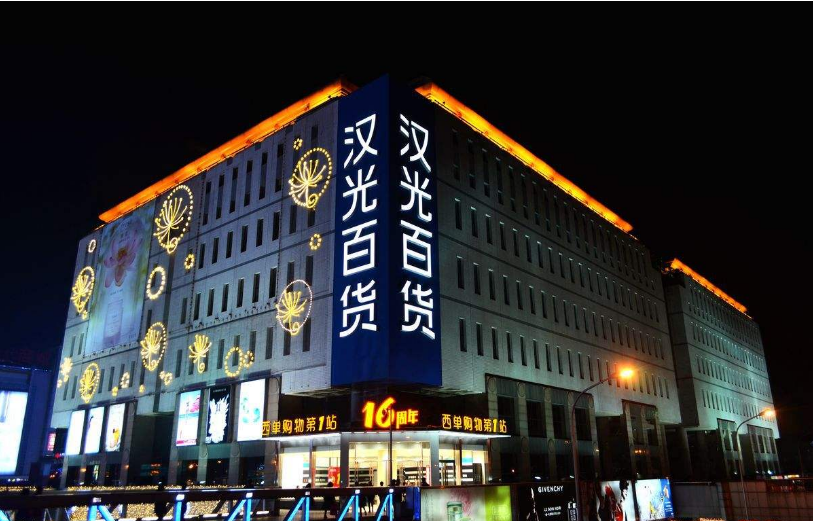

北京汉光百货,位于繁华的西单商业区内,南面就是首都的交通要道东西长安街和北京市重点建设项目—文化广场,可谓黄金宝地,经营超过600余个国内外知名品牌,西单商业区每天的客流量可达70—80万人次。如今的汉光早已成长为北京的地标性百货公司,化妆品、女装、女鞋、运动、男装等的品牌集合度尤为突出,众多品牌销售额位居全国或北京市首位。2014年起,汉光百货携手国际知名设计事务所,进行大规模硬件改造,引入全球顶级百货布局理念,打造全新的购物体验。


具体需求

1、北京中友百货为综合性商业楼宇相较于周边建筑高度较为突出现有外部防雷装置的保护范围无法满足整栋大楼的雷电防护需求存在一定雷击风险

2、百货大楼内部独立性商业店铺众多,整个大楼的低压供配电系统比较复杂,总配电与楼层配电以及各独立商铺分配电的线路相互交织,现有防雷击电磁脉冲措施并不完善;

3、商场内分布着各种监控及网络通信系统,中心控制机房作为监控系统与网络通信系统的控制中枢,需要良好的工作环境,机房内各类用电设备之间未做防电位差的处理措施;


设计方案

编号

产品名称

型号

安装位置

1

电源一级电涌保护器

TPS B50 Pro 4P

大楼总配电机房电源(1组)

2

电源二级电涌保护器

TPS C40 4P

机房UPS输入电源柜(2组)

3

电源三级电涌保护器

TPS D10 JF

机柜设备前端(4组)

4

接闪杆

5米

楼顶(2根)

5

机房等电位

铜排、铜带

机房静电地板下


实施效果评估

北京西单中友百货经过此次系统的雷电防护装置改造,未出现遭直击雷击中引发的商业损失,内部配电系统及控制中心运行稳定,受到管理单位的好评,达到预期设定目标。
