TPS-UP智能化电源防雷箱

TPS-UP智能化电源防雷箱

产品介绍


产品相关型号

  TPS-UP/3L-B+C,TPS-UP/1L-B+C TPS-UP/3L-50B,TPS-UP/1L-50B TPS-UP/3L-160B,TPS-UP/1L-160B TPS-UP/3L-120B,TPS-UP/1L-120B TPS-UP/3L-100B,TPS-UP/1L-100B TPS-UP/3L-80B,TPS-UP/1L-80B TPS-UP/3L-65B,TPS-UP/1L-65B

  TPS-UP系列电源防雷箱是根据建筑物电子信息系统防雷技术规范GB50343-2004和建筑物防雷设计规范GB50057-2010以及IEC-1312-1与VDE0675相关理论,并结合大量防雷工程设计和施工经验而设计的。产品内置先进、高可靠性的防雷元件,采用微控制技术对雷电防护电路进行实时监控,及时将箱体内防雷模块的工作状态转换成声、光、电信号,并通过内置遥信触点和监测中心实现实时通讯。当雷电保护线路过载时,防雷模块及箱体内的断路器会自动将失效的防雷模块从主电路上断开,模块上用于监视工作状态的显示窗口颜色变为红色。

  TPS-UP系列电源防雷箱,型号全,品种多,可最大限度地为客户提供多种选择、满足客户的各种需求,选用时根据内置电涌保护器分区分级选用。本系列产品由TPS-UP/3L…三相系列防雷箱和TPS-UP/1L…单相系列防雷箱两组子系列产品构成。TPS-UP/3L…三相系列防雷箱的型号有:TPS-UP/3L-50B、TPS-UP/3L-160B、TPS-UP/3L-120B、TPS-UP/3L-100B、TPS-UP/3L-80B、TPS-UP/3L-65B、TPS-UP/3L-40C、TPS-UP/3L-20D和TPS-UP/3L-B+C,防雷线路采用3P+N结构。TPS-UP/1L…单相系列防雷箱的型号有:TPS-UP/1L-50B、TPS-UP/1L-160B、TPS-UP/1L-120B、TPS-UP/1L-100B、TPS-UP/1L-80B、TPS-UP/1L-65B、TPS-UP/1L-40C、TPS-UP/1L-20D和TPS-UP/1L-B+C,防雷线路采用1P+N结构。也可根据客户要求,对三相系列产品采用4P结构或对单相系列采用2P结构的防雷线路。

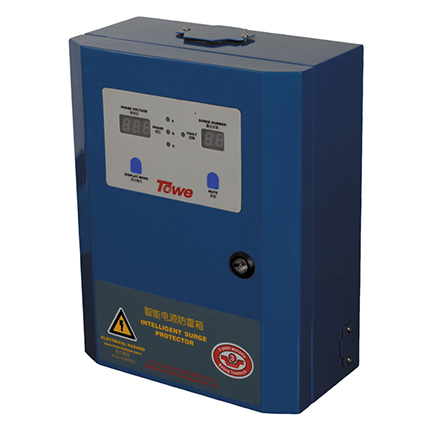

  TPS-UP系列电源防雷箱,具有智能显示和实时控制功能。这些功能集成在防雷箱正面的控制面板上,便于专业人员对防雷箱的工作状态进行检查和控制。



控制面板
  控制面板操作按钮和显示窗口功能说明:

  ① 手动/自动电压显示选择按钮

  ② 在线电压(L-N)显示窗口

  ③ 当前显示电压相位

  ④ 防雷故障显示

  ⑤ 雷击次数显示窗口

  ⑥ 雷击故障蜂鸣报警消音键

电源防雷箱名命方式
  TPS-UP/X1-X2 X3    TOWE智能化电源防雷箱
  说明:
  TPS:TOWE系列电源电涌保护器
  UP: 智能化电源防雷箱
  X1 3L表示三相,防雷模块为3P+N(标配),可选配4P或3P
     1L表示单相,防雷模块为1P+N(标配),可选配2P
  X2:  每线最大通流量Imax,在产品详细说明区分10/350 和8/20
  X3 防雷等级,B+C为复合第一、二级保护
              B-对应国标第一级(CLASS I)
              C-对应国标第二级(CLASS II)
              D-对应国标第三级(CLASS III)
  注:其它特殊产品可接受定制。
产品主要智能化功能:
  1、 电压显示
  相电压(L-N)显示窗口,可以自动依次检测A、B、C三相电压,每相电压显示10秒钟后自动切换到下一相位;也可以通过电压显示模式选择按钮采用手动方式依次显示三相电压。同时,相电压(L-N)显示窗口右侧的绿色(蓝色)相位指示灯A、B、C相应发光,以指示当前所显示电压的相位。

  2、 防雷故障警示
  当系统的三组防雷模块中有一个或一个以上的防雷模块损坏、松动或连接不良时,控制面板上红色故障指示灯发光,同时蜂鸣器发出蜂鸣报警。有些型号的防雷箱,控制面板上有A、B、C三个红色故障指示灯,可分别指示已出现故障的防雷模块所在的相位。
    为避免蜂鸣报警声扰人,当蜂鸣声响起时,可按消音键暂时消除报警声24小时。如果24小时内还没有排除防雷故障,24小时后报警声又会准时发出。

  3、 远程通讯
  TPS-UP系列电源防雷箱,配有一组工作状态输出接点CON5,这组接点由一对常闭触点(触点1和2)和一对常开触点(触点2和3)组成。通过该组接点,可以将防雷箱的工作状态传到监控中心。

  4、 自动记录雷击次数
  TPS-UP系列电源防雷箱,还具有雷击次数自动记录功能,并将记录结果实时显示在雷击次数显示窗口。每当系统遭到雷击时,雷击计数器会自动加1。该计数器最大计数范围99,并具有停电数据不丢失及计数清零复位功能。清零复位按钮位于线路板上部偏左位置。打开机箱后,在监控屏蔽盒的左上方有一圆孔,用绝缘棒伸入孔中,触动清零按钮即可对计数器清零复位。


产品参数


产品外形尺寸图

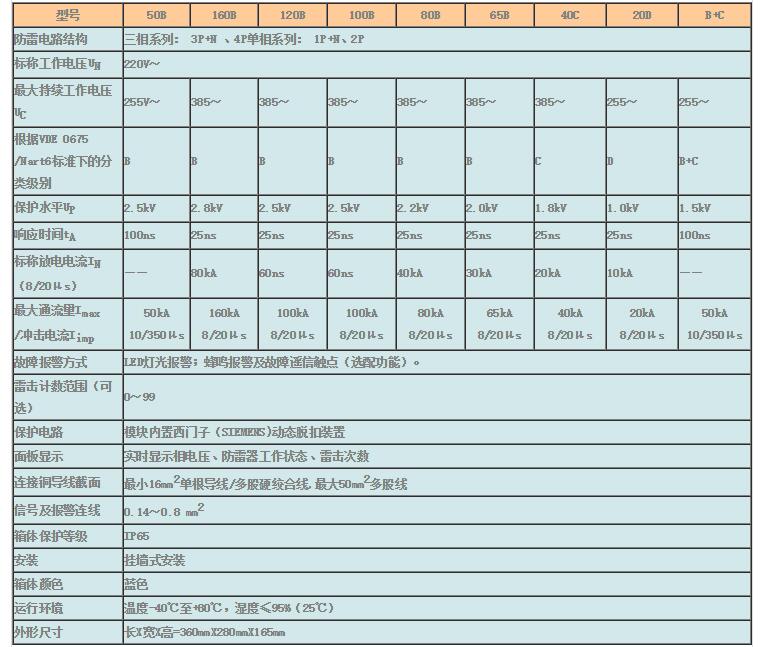

产品技术参数


产品应用与维护


产品应用
  TPS-UP适用型电源防雷箱通常安装于建筑物、机房、基站的电源总配电盘入口处或分配电盘中。安装时,应依据连接导线最短原则,即防雷箱与被保护线路连接点的连线长度L1和防雷箱接地地线长度L2尽可能短,并综合考虑安装、维护的方便性,确定具体安装位置。箱体式、带智能化功能的电源系统电涌保护器。产品多应用于电源电涌保护器模块安装时需要附加箱体的应用环境,具备智能化,具体选用时参照箱体内置电源电涌保护器模块分区分级选用。

产品安装
     TPS-UP适用型电源防雷箱上下各有一个ф42MM的大进线孔,右侧下方还有一个ф16MM的小进线孔。可根据安装现场情况,决定进线方式,以满足连接导线最短原则。不用的进线孔要用盖板封好。防雷箱安装固定并完成电气接线后,合上箱内的空气开关,同时检测防雷箱是否工作正常。
        电源防雷箱在安装时的电气连接应注意以下事项:
*确保防雷箱接地被接至用户设备的接地系统;
*对于TN电网,PEN线与防雷箱接地线必须接在一起(等电位连接带);
*供电部门的PEN线不能作为接地极;
*如果配电系统的PE或PEN母线作为接地连接点,则该母线必须通过一条单独接地线,接至用户设备的接地系统。
*箱内各端子均有明显标识,特别要注意N与PE不要接错。


产品维护
      TPS-UP适用型电源防雷箱,必须由具备相关雷电防护资质的专业人士根据安装点的实际情况和要求进行选型和安装。安装后还要定期对防雷箱巡检,注意检查防雷箱接地是否良好,防雷模块有无松动、劣化和损坏以及各导线连接有无松动,发现异常情况及时进行更换维护,保障防雷箱的正常工作。
