产品相关型号
TPS C40 48DC， TPS C40 60DC， TPS C40 120DC， TPS C40 170DC， TPS C40 220DC
产品主要特点：
◎ 通流量高达40kA、残压低、响应速度快、无续流
◎ 内置热脱扣装置，使保护器因过热、击穿失效时能自动断开
◎ 标准35MM导轨安装的模块化设计，非常便于安装和维护
◎ 窗口颜色显示工作状态，绿色为正常，红色指示产品故障
◎ 可选择附带遥信端子，便于远程报警控制
TPS C40…DC低压电涌保护器，可作为Ⅱ级（C级、T2级）电涌保护器，应用于防雷分区 LPZ0B-1界面或Ⅰ级电涌保护器下游的 LPZ1-2界面及后续分区界面，以进一步减少上游电涌保护器保护水平的残余负荷、限制感应电涌。保护器通常安装在低压交流或直流供电系统配电盘中，用于低压交流系统相线 L、中性线 N与保护线 PE之间以及相线 L和中性线 N之间的等电位连接，也用于直流供电系统正极 V+、负极 V-和保护线 PE之间及正极 V+和负极 V-之间的等电位连接，为电源系统提供电涌过电压保护。
以上依据IEC 61643-1和GB18802.1-2002 选用。

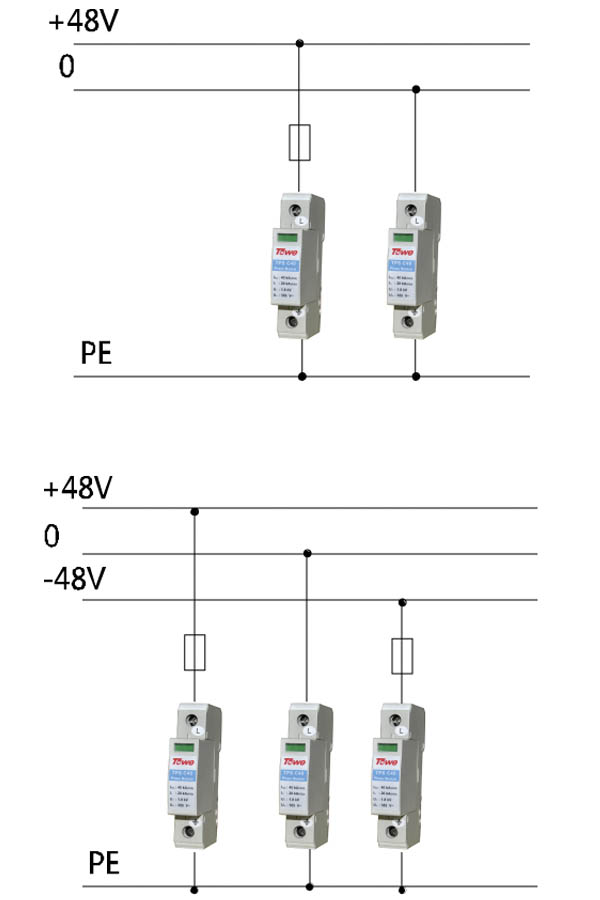

接线原理图
应用于防雷分区 LPZ0B-1界面或Ⅰ级电涌保护器下游的 LPZ1-2界面及后续分区界面，以进一步减少上游电涌保护器保护水平的残余负荷、限制感应电涌。

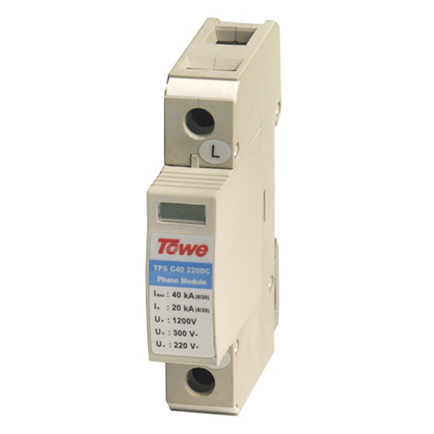

TPS C40…DC系列低压电涌保护器，是一个单通道、导轨式安装的过电压保护器。保护器安装简单，占用空间小，并排组合使用方便，适于对多条低压线路实施保护。产品采用灵巧的插拔模块结构，修复便捷，维护成本低，仅需更换失效模块即可修复保护器；更换模块时，不需切断电源，不会影响设备的正常供电；模块结构，还为精确检测电气装置的绝缘电阻提供方便，拔出模块测试即可避免保护器对绝缘电阻测量结果的影响。保护器内部有热脱扣装置，在保护元件遭受过度频繁或能量过大的电涌侵袭而损坏时，保护元件与电网自动分离，使电网不受影响；但保护器对安装在它下游的电子设备同时失去保护作用，保护器模块上的报警显示窗口，也将由正常的绿色变为红色，由此警示用户必须立即更换该失效模块。
