经典回顾丨同为科技(TOWE)在2008年奥运场馆防雷建设中都做了什么?
时间:2023-04-11阅读量178
针对大型体育赛事场馆防雷建设工作非常重要,这是因为大型体育赛事通常吸引了大量的观众和运动员聚集,一旦场馆遭受雷击,可能会造成严重的伤亡和财产损失。如今,大型体育赛事的场馆都会配备防雷设施,如建筑物避雷针、接闪器、接地网等,来保护场馆内的人员和设备免受雷击的影响。此外,还需要合理设置雷暴预警系统和应急预案,及时采取有效措施应对突发情况。
第29届奥运会北京赛区有31个竞赛场馆、18个非竞赛场馆和45个训练场馆共计94个奥运场馆、58个周界、108套指挥系统,重要机房以及各比赛场馆大量使用用电设备、微电子信息设备,对各项赛事的正常运行担负着重要的任务,而8、9月份又是雷雨多发季节,各类用电设备因雷击破坏的可能性大大增加,因此需要一套完善的雷电防护措施。同为科技(TOWE)在北京奥运会期间承担的防雷建设任务可分为安保系统防雷和场馆建设防雷两部分。
一、安保系统雷电防护

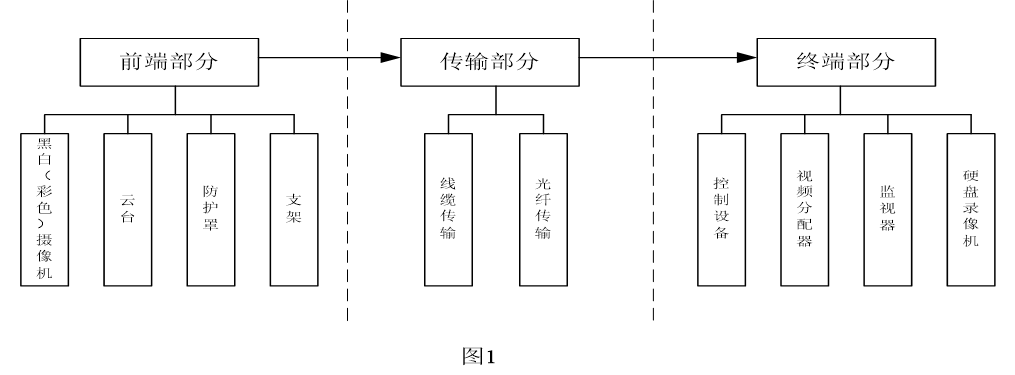

2008年北京奥运会的安防监控系统主要由以下三部分组成:前端部分、传输部分和终端部分,具体构成如下图:
1.直击雷防护

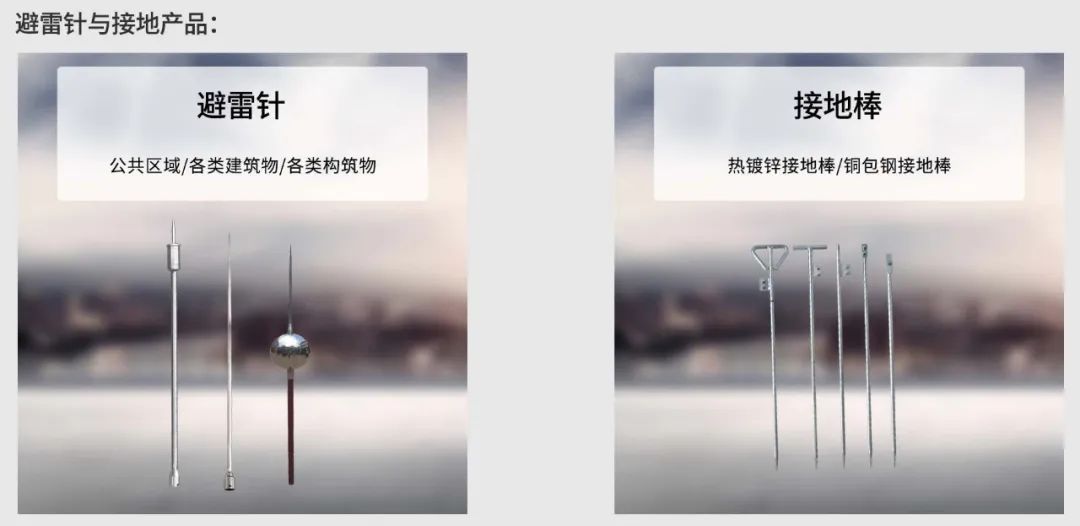

(1)前端部分:安装在室外的设备遭受直击雷的概率很大,因此需要考虑直击雷防护。同为科技(TOWE)针对这一部分直击雷防护,采用接闪器、引下线、接地装置把雷电流引下来,然后通过良好的接地装置迅速而安全地引入大地。
(2)传输部分:为使传输线路避免遭受直击雷的损坏,所有的线缆应穿金属管埋地敷设,并将金属管两端可靠接地。传输线埋地敷设也并不能完全阻止雷击设备的发生,统计数据显示雷击造成埋地电缆故障大约占总故障的30%左右,即使雷击比较远的地方,也仍然会有部分雷电流流入电缆。所以采用带屏蔽层的线缆或线缆穿钢管埋地敷设,保持钢管的电气连通。
(3)终端部分:终端设备所处的位置一般在监控机房内,监控机房所处的建筑物一般都有比较完善的直击雷防护措施。若建筑物没有直击雷防护措施,可采用在楼顶敷设避雷带、引下线和良好的接地装置作为直击雷防护措施。
2.感应雷防护
(1)前端系统电源防护:奥运安防系统的监控范围比较大,因此给前端设备供电的线缆一般采用埋地敷设方式,电源系统采用二级防护。在每个杆体的220V电源进线处安装同为科技(TOWE)TPS二级电源浪涌保护器,在变压器的输出端再安装24V电源浪涌保护器。

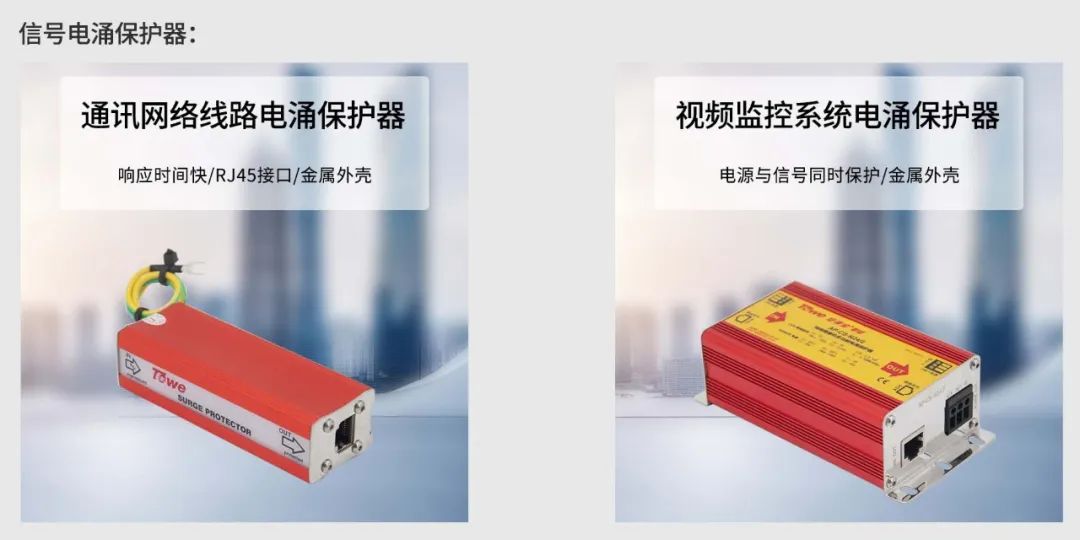

(2)前端系统信号防护:由于采用的是光纤传输,在每个杆体均通过光纤转换器将前端的视频、控制信号传输到监控机房。因此在每个杆体采用同为科技(TOWE)信号浪涌保护器保护前端设备的电源、视频和控制信号。
(3)监控机房防护:监控机房的电源应做三级防护,即在建筑物总配电进线处安装第一级电源浪涌保护器,在监控机房的UPS输入电源端(或机房分配电箱)安装第二级电源浪涌保护器,在设备端安装第三级电源浪涌保护器。此外,监控机房应做好等电位连接,计算机机房应在静电地板下敷设M型等电位均压网,并应和大楼的接地系统相连接。
二、场馆建设雷电防护
2008年奥运会各场馆建设初期,基本都有较完善的直击雷防护系统,因此防护重点在于奥运机房人员和设备的雷击电磁脉冲防护。
1.电源系统的防护(以国家体育场为例)
(2)分别在UPS配电箱输出开关下口,安装一套同为科技(TOWE)单相电源SPD,型号为TPS D20(In =10kA,Up≤1.2kV)。
2.等电位连接(以国家体育场为例)
(1)没有等电位连接系统的使用50mm2铜编织带(将铜编织带安装在PVC槽内),沿机房四周做一圈等电位连接带;
(2)在机房防静电地板上,使用50mm2铜编织带,沿每排机柜支撑脚相互连接形成等电位连接;相邻机柜排之间,使用50mm2铜编织带在机房防静电地板下连接两处,机柜支撑脚与地板支架紧固连接;
(3)现安装的等电位连接带就近与机房内原等电位连接带、接地端子、配电箱的PE母线相连接,再与金属线槽进行有效电气连接,达到等电位效果;
(4)机房内的设备与机柜外壳连接,机柜二点采用对角不等长的多股铜线与等电位连接带形成电气连接。
3.信号系统的防护(以奥运大厦为例)
奥运大厦的网络系统是奥组委办公正常运行的重要基础,其网络系统采用千兆网。根据相关规范要求,室内网络系统金属传输线长度超过50米的需要在一端加装相匹配的信号浪涌保护器。因此,在网络主机房的交换机出线端安装同为科技(TOWE)机架式千兆网浪涌保护器。
同为科技(TOWE)在北京奥运会期间各场馆的建造和维护过程中,通过对低压配电线路加装同为科技(TOWE)相关防雷产品,保障了比赛安全,提升了赛事品质。在未来,同为科技(TOWE)技继续奉行用户为先、奋斗为本、创新为魂、发展为纲的企业价值导向,不断地推动技术创新和产业融合,在万物互联时代贡献己任,专注做好人与设备、设备与设备之间安全智能的电气联接,去实现让我们人类工作生活更安全、更舒适的伟大企业愿景!
