防雷工程中浪涌保护器SPD的选择与应用

时间:2022-10-31阅读量273

自19世纪电能开始被规模化应用以来,短短一百多年,电能已深入到我们生活的各个领域,一个现代人很难想象离开电力资源以后的生活将会是什么样子,恐怕很多被我们习以为常赖以生存的工作、娱乐、生活设施和工具都将无法工作。特别是近年来随着通信、计算机、信息等高新技术的快速发展,各种先进的通信、监测、控制、办公自动化和计算机等电子设备正日益普及。不过,我们现在使用的电动不是纯净的,电源系统携带的干扰时刻威胁着我们的电气设备,尤其是敏感类电子设备绝缘强度低、过电压耐受能力差的特点,而导致遭受浪涌侵袭的风险大大增加,其后果是设备遭成损坏,运行系统崩坏中断,进而造成难以估算的经济损失。


在供电系统中,浪涌的来源可分为外部(直击雷、感应雷)和内部(电气设备启停或故障等)两种。我们先来谈谈外部因素,由于雷击引起的电涌危害最大,在雷击放电时,以雷击为中心1.5~2KM范围内,都可能产生危险的过电压,其特点是单相脉冲型,能量巨大。雷击主要可分为直击雷和感应雷,直接雷击是最严重的事件,尤其是如果雷击击中靠近用户进线口架空输电线,不过由于大多数商用、民用建筑都有相应的防雷系统,来最大限度使建筑内的人和设备免受其危害。


相对来说,反而是间接雷击发生浪涌的概率较高,其产生是因直接雷辐射脉冲的电磁场效应和通过导体传导的雷电流,如以雷电波侵入、雷电反击等形式侵入建筑物内,导致建筑物、设备损坏或人身伤亡。据统计,绝大部分的用电设备损坏与其有关,所以电源防浪涌的重点是对这部分浪涌能量的吸收和抑制。


至于内部浪涌的产生,来自于设备启停和电力网的切换,其中80%的瞬态过电压的形成源于内部操作:如开关操作,重负荷设备的投切等。大部分瞬态过电压的产生带有随机性和重复性,也会伴随电网中的其它干扰一同发生。它不仅会对用电设备造成致命的打击,甚至会损坏UPS稳压电源等设备。


为了防止浪涌电压对电子设备的干扰和破坏,国际上通常采用浪涌保护器SPD,在最短时间(纳秒级)内将被保护线路接入等电位系统中,使设备各端口等电位,同时释放电路上因雷击或其它原因而产生的大量脉冲能量,将其短路泄放到大地,降低设备各接口端的电位差,从而保护线路上用户的设备。对系统设备而言,电源线路和信号线路是雷电袭击及其它原因产生过电压并传导的两条主要通道,因此浪涌保护器也就分为电源系统浪涌保护器和信号系统浪涌保护器。

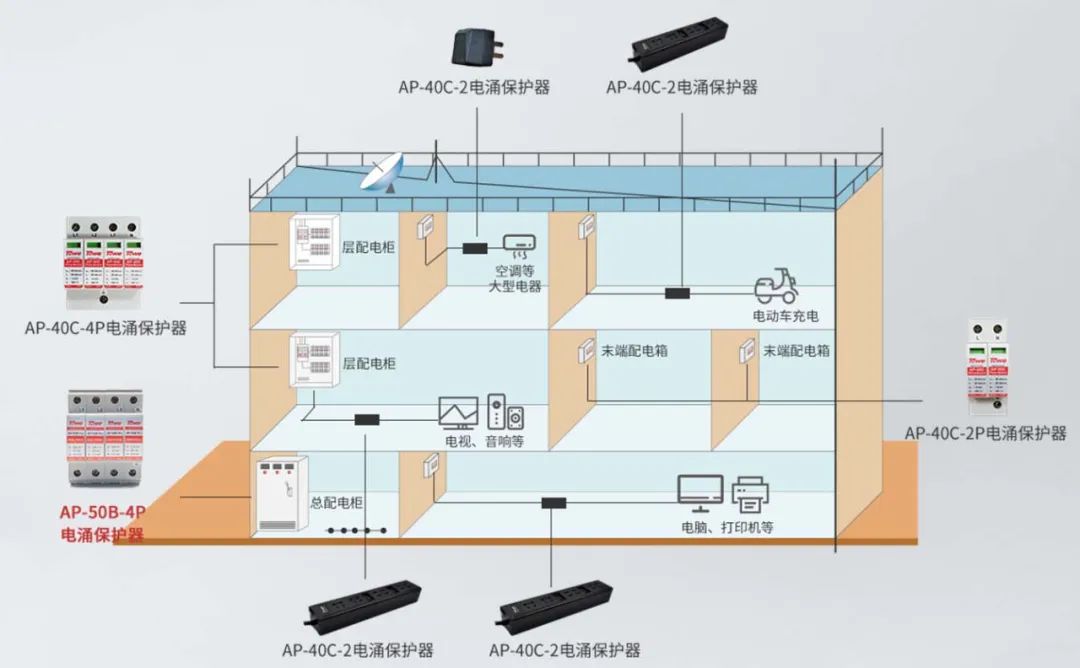

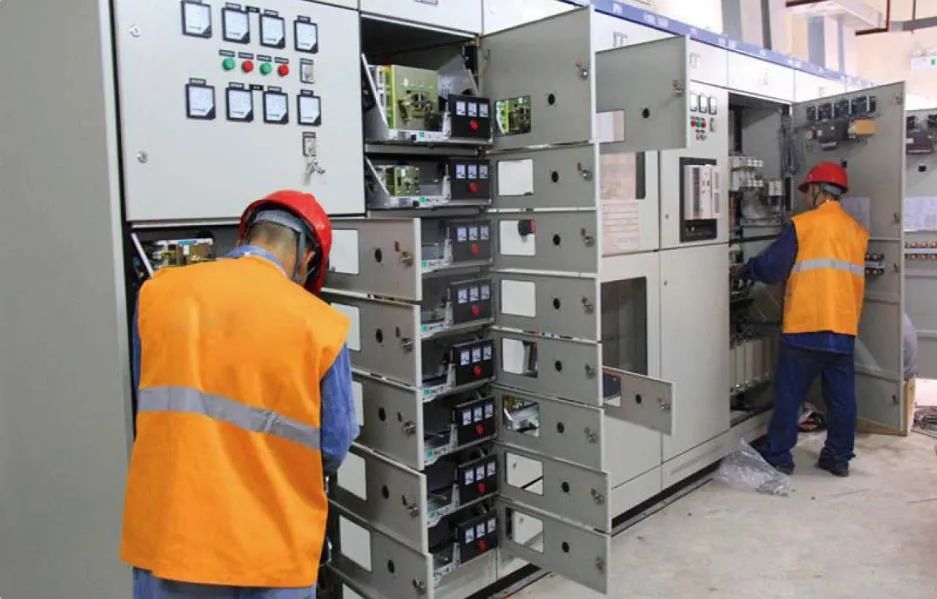

根据国家GB50057-94(2000版)标准和IEC标准,电源浪涌保护器选装一般在防雷区的分界处,在LPZOA、LPZOB与LPZ1的交界处定为第一级,在LPZ1与LPZ2的交界处定为第二级,LPZ2与LPZ3的交界处定为第三级。根据国内的设计的要求,一般的选装位置是:第一级一般在室内总配电处,即低压配电柜进线。第二级一般选在分配电处,楼层配电箱、消防、电梯机房、屋面用电设备、热泵、水泵、中央控制室等。第三级一般加在终端设备电源,住宅用户配电盘和别墅用户配电盘。


我们要使用电源浪涌保护器SPD设备对系统进行防雷保护,首先遇到的问题就是如何选择SPD,其必须具备以下条件:(1)响应动作时间快,一般小于25ns;(2)相容性:不会对其所保护的设备或线路造成任何干扰及中断;(3)能承受高电流:虽然直击雷电流可达200kA,但一般二次感应雷电流不会达到这么高。不同标准对电源浪涌保护器SPD能承受的电流有不同的规定,但通常第一级防护器最大的都在60kA左右;(4)全面保护:电源防雷器必须能提供相线对地线、相线对中线和中线对地线之间的全面保护;(5)反复使用:在正常使用的情况下可承受多次感应雷击,而自动恢复原始保护状态;(6)较长的使用寿命:能够在正常的工作环境下连续使用工作。

目前,市面上常见的电源浪涌保护器产品品类多达三四百种,在选购相应产品时,除了考虑价格外,还应该多关注产品品牌和安全性,毕竟高性价比是每位消费者购物的最佳体验。同为科技(TOWE)具有21年专业防雷设计与施工经验,拥有国家气象局颁发的专业设计、施工甲级资质,多年来,同为(TOWE)防雷产品和服务参与完成了上万个项目,涉及军工、电力、电信、金融、政府、教育、卫生等国计民生所有行业,受到防雷检测部门和上百万用户的认可和信赖。

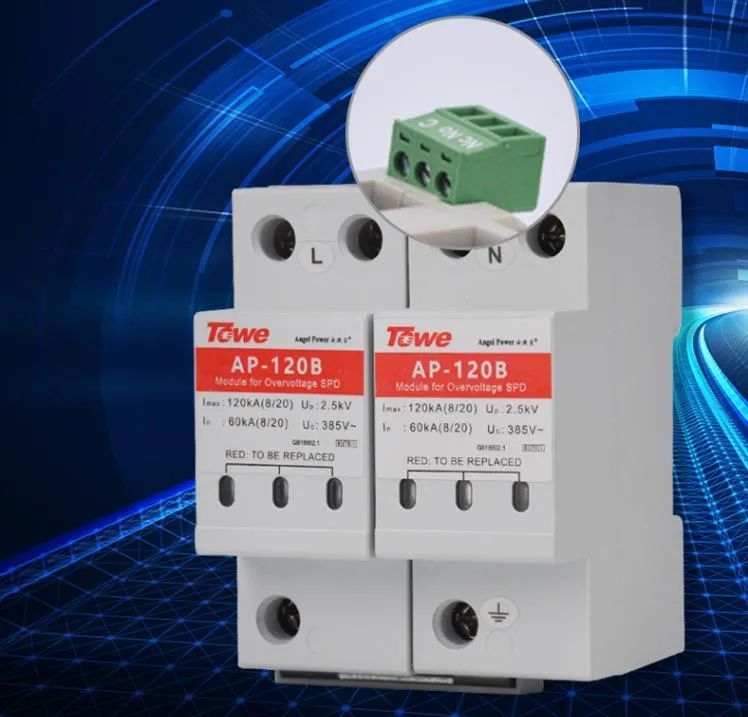

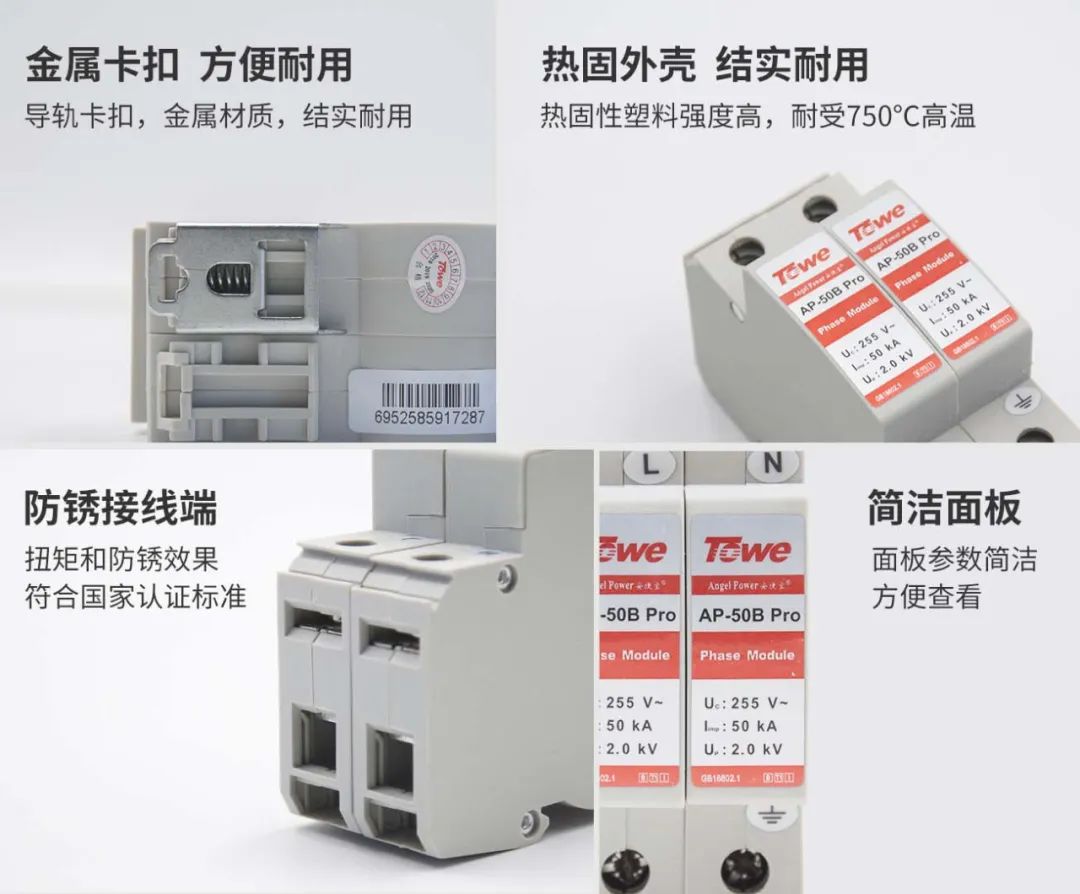

同为(TOWE)电源浪涌保护器SPD专为抑制低压电气装置中的浪涌而设计,是一种具有模块化组合功能的电涌保护器件,并能保护安装在它下游的电气装置和设备(如EDP系统、通讯系统等)免遭由于开关动作、静电泄放、感应雷击或直接雷击所产生的浪涌危害,产品具有如下特点:

(1)通流量大、残压低、响应速度快、无续流;
(2)内置热脱扣装置,使保护器因过热、击穿失效时能自动断开;
(3)标准35MM导轨安装的模块化设计,非常便于安装和维护;
(4)窗口颜色显示工作状态,绿色为正常,红色指示产品故障;
(5)可选择附带遥信端子,便于远程报警控制,方便用户在SPD芯体使用寿命结束时及时更换。



在实际应用中,浪涌保护是一个全面、综合的工程,装设电源浪涌保护器SPD是其中一个环节,根据实际具体情况,选用合适参数,注重安装质量,在满足技术要求的同时兼顾成本,做到安全、适用、经济。
