机柜PDU---让设备安全运行的法宝
时间:2021-09-16阅读量773
PDU产品作为机房配电系统的重要组成部分,其安全性是最为重要的属性。根据相关的研究组织统计,80%的电气设备事故的产生原因来自电气接口问题,安全可靠性是客户最为关注的特性之一,PDU产品的安全可靠性要远高于普通的电源插座。因此,机房中的设备中机柜PDU是首要选择,机柜PDU的选择标准是什么?
一.标准机柜电源分配常识
19寸标准机柜内设备安装所占高度用一个特殊单位“U”来表示,1U=44.45mm。(是服务器或者交换机等信息设备的标准单位高度),u是指机柜的内部有效使用空间,也就是能装多少U的19寸标准设备,使用19寸标准机柜的标准设备的面板一般都是按n个U的规格制造。网络机柜和服务器机柜均是19寸标准机柜,机架就是敞开式的,前后左右没有门便于相关设备的安装与施工,但防尘性比较差,机柜是封闭的,有利于保护内部设备。
二.机柜PDU的安装方式

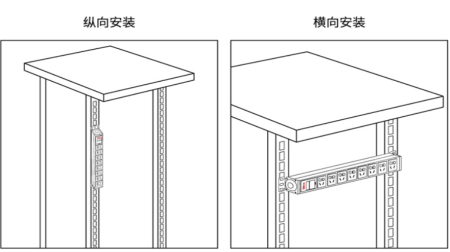

国际标准机架式安装:方便地安装在19英寸标准机柜、机架上,只占用 1U 的机柜空间,支持水平安装(标准19英寸)、垂直安装(与机柜立柱平行安装),也可适用于其他场合,TOWE还可以配置免打孔安装附件;

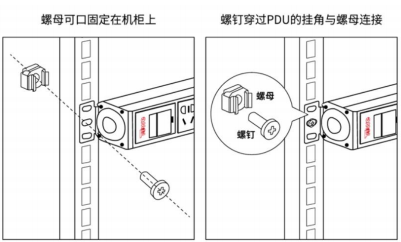

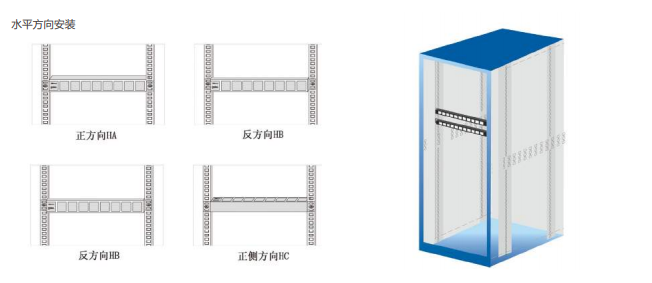

方便可靠的安装性能:19英寸的标准化设计,安装非常简便。最少只需2颗螺钉,即可将PDU固定牢固。可根据用户需要将PDU产品调整180度安装;TOWE PDU常规产品可以实现0—90—180—270度四个方向灵活安装;

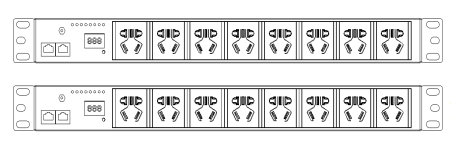

a.标准横装 PDU
横装PDU尺寸规格为:482x44x44(长x宽x高,单位:mm)输出孔位最多为12位(IEC C13),其他输出类型插孔数量根据插孔类型和功能选择确定,但总长度不长于482mm。
b.标准竖装PDU
垂直安装PDU一般最大规格为:1860x44x44(长x宽x高 ,单位:mm),输出孔位最多为48位(IEC C13),其他类型输出插孔数量根据插孔类型和功能选择确定,但总长度不长于42U(1860mm)。
三.IDC机房机柜PDU尺寸设计
19英寸规范机柜尺寸 |
||
名称 |
类型 |
规范尺度(mm) |
18U |
1000*600*600 |
|
24U |
1200*600*600 |
|
标准 机柜 |
27U |
1400*600*600 |
32U |
1600*600*600 |
|
37U |
1800*600*600 |
|
42U |
2000*600*600 |
|
42U |
2000*800*800 |
|
37U |
1800*800*800 |
|
服务器 机柜 |
42U |
2000*800*800 |
37U |
1800*800*800 |
|
24U |
1200*800*800 |
|
27U |
1400*600*800 |
|
32U |
1600*600*800 |
|
37U |
1800*600*800 |
|
42U |
2000*600*800 |
|
壁挂 机柜 |
6U |
350*600*450 |
9U |
500*600*450 |
|
12U |
650*600*450 |
|
15U |
800*600*450 |
|
18U |
1000*600*450 |
TOWE机柜PDU作为机房必备电源分配单元,它可以让IDC数据中心机房以及内部实验室在安全 、高效、快捷中运行,因此,TOWE以其科学、严密、专业的态度并依据每个机房不同的要求为IDC机房设计符合标准的机柜PDU产品,未来,还将继续研制出更加适用于现代科技的机柜PDU产品,请让我们拭目以待。
