TOWE 合作丨TOWE与国家天文台观测中心

时间:2021-08-28阅读量426

一.项目背景概况

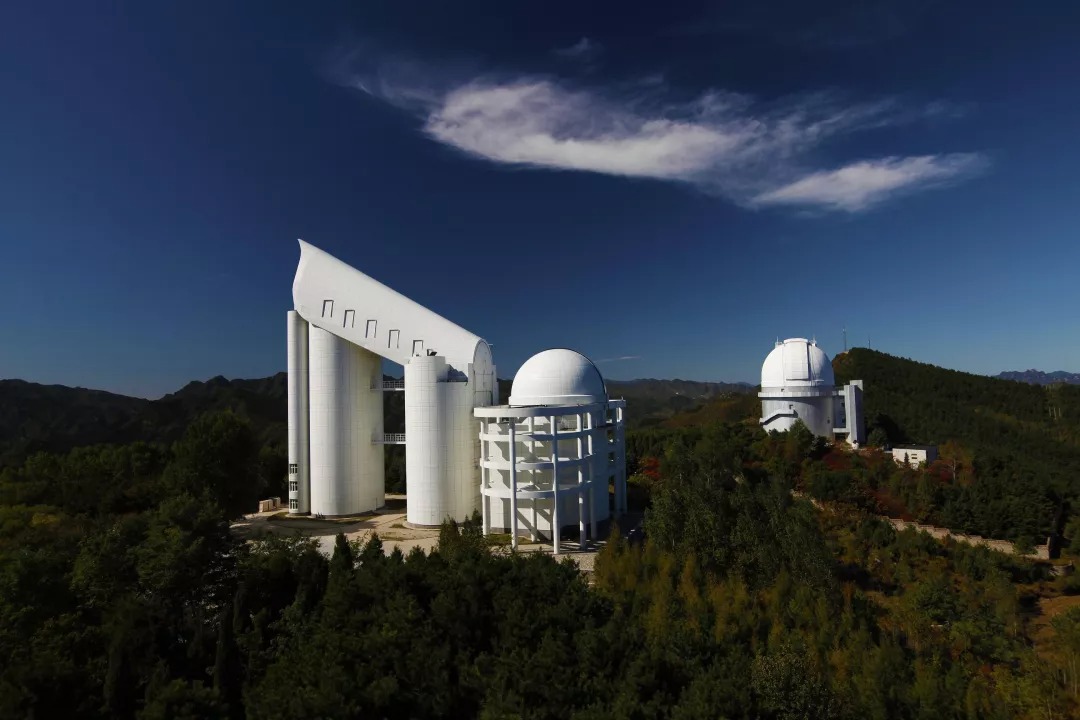

      中国科学院国家天文台成立于2001年4月,系由中国科学院天文领域原四台三站一中心撤并整合而成,包括总部及4个直属单位,总部设在北京,直属单位分别是:云南天文台、南京天文光学技术研究所、新疆天文台和长春人造卫星观测站。

       巧合的是,2001 年也是TOWE公司成立元年,从公司成立伊始,TOWE就致力于融合国内外先进技术,不断创新自主产品,早在 2003 年就开发了中国市场上第一款专门用于机柜安装的电源插座专利产品,这也是国内最早的 PDU 产品。随后,TOWE 在中国电源分配单元 www.pdu.com.cn 网站上最先提出了模块化、可定制的PDU 产品结构创新理念,开创了行业先河,迄今已是行业标准。所以,具备为政府机构制定雷电防护方案的专业资质。


二.安装要求描述

1.中国科学院天文台北京总部负责对下辖的分支机构进行统一指导,每天都有大量的数据信息进行传输、处理及存储,设备运行需要稳定的供电系统,现有供电系统内设置的防雷击电磁脉冲设施老化,部分已失效防护能力不太客观;

2.北京总部各部门之间电话线路分布复杂,穿插在建筑内外,并未做防雷电电涌处理,雷雨天气情况下存在一定的安全风险;在本次设计方案中,我们用到了TOWE如下产品:

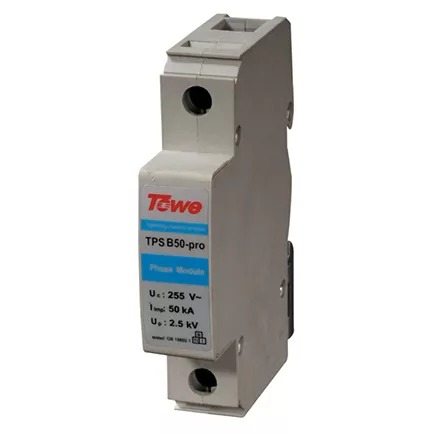

      TPS D10 JF系列插座式电源电涌保护转换器、TPS B50 Pro 4P一级电涌保护器、TPS C40 4P二级电涌保护器、TTS-RJ45系列通讯线路电涌保护器;
三.具体实施方案

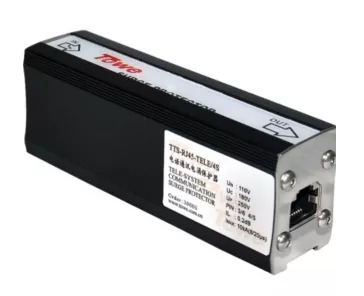

      由于天文台属于精密仪器仪表测量单位,因此需要电讯、通讯方面的重点保护,这时,TTS-RJ45系列通讯线路电涌保护器则被派上了用场,这款产品具有如下特点:RJ45/RJ11标准接口,
①接线更便捷
②最大放电电流5kA/线
③反应速度快,响应时间<10ns
④电压保护水平低,可保护多种通讯线路
⑤可配合FCS01/04用于35mm导轨安装;
适用范围:

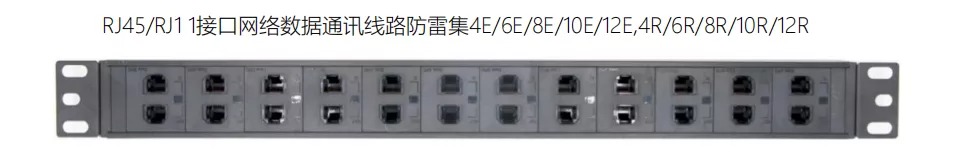

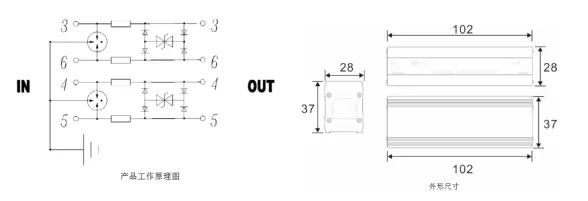

      TTS-RJ45系列电信通讯线路电涌保护器可保护1至4对PSTN、ADSL、DDN、ISDN等线路通讯设备的信号防雷保护,为电信数据线提供高能量的粗级保护和低能量的精细保护,同时还分别为3/6和4/5两对线提供精细差模保护和对地共模保护

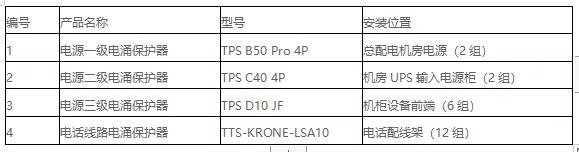

附:设计方案
