​TOWE 服务丨IDC数据中心机房的PDU设计须知

       TOWE PDU为更好的为客户提供优质的产品与服务，以科技创新为宗旨，依据《插座新国标》调整了原有的产品结构，以达到对整个配电系统的实时监控和运行质量的有效管理。帮助用户优化网络数据中心，加强能耗管理，提高服务器机架运行效率，实现全方位绿色IDC提供可靠保障。

一．TOWE PDU的选择标准

      很多机房招投标中要求PDU参数也非常不明确，如何确定一个满足客户需求的产品？

（1）选择PDU 型号：

①列头柜分配支路的电路功率+安全余量＝这条线路上PDU的功率总和；

②一个机柜内的设备数量+安全余量＝柜内所有PDU的插孔数量，若有双路冗余线路，PDU的数量应同参数翻倍；

③将大功率的设备尽量分散在不同的PDU以平衡各相电流；

④以电源线不能分离的设备插头为基础标准来定制PDU的孔型，一旦电源线能分离的设备插头不兼容时可采取更换电源线来解决；

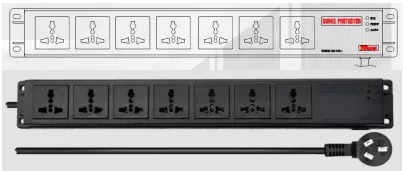

⑤机柜内设备密度高，PDU选用多插孔竖装为宜，机柜内设备密度低，PDU选用少插孔横装为宜， 最后要给PDU单独的报价预算以免预算严重不足。

（2）选择PDU厂家：

①首先看制造商的资质：工厂认证文件，来保障加工的可靠性；

②第二看产品的资质，检测文件、产品的说明书，标识铭牌等，来确保产品的规范性。PDU是个机房配电专用的定制产品，对机房设备用电的匹配经验值是最宝贵的，所以厂商的从业年限是检验该PDU产品的稳定度和专业度的一个重要指标。

③售前指导：有没有售前指导是PDU厂商是否专业的重要标志，你在选择和定制时候如果没有专业的指导你将付出后期的巨大成本：设备无法用电、功率匹配不足、接地不良、甚至烧毁设备、供电线路中断等。

（3）选择功率设计

①PDU功率说明：

      PDU的额定功率是指PDU的所有输出插口的输出功率总和，其取决于以下几个关键点，它们的排序应是这样的：

      插头的承载功率≥总开关的承载功率≥.外联线的承载功率＝内联线的主干线的承载功率≥总过载保护的承载功率≥输出插口的承载功率总和≥PDU的额定功率。（以上几个关键点之一，如果单点的承载功率增大是不会增加PDU的额定功率的，但如果以上几个关键点之一单点的承载功率减小却会让PDU的额定功率降到单点的承载功率最小值。）

②PDU输出插口的形式与PDU的额定功率的关系：

      在使用PDU时会遇到这样的情形：设备的插头与PDU的输出插孔不匹配。在定制PDU时首先应确认设备的插头形式及设备的功率，承载的顺序如下：

      PDU的输出插孔功率＝设备的插头功率≥设备的功率。

      当设备插头与PDU的插孔不匹配且PDU已定制完成时，可以更换设备的电源线， 但一定要注意：任一插头和电源线的承载功率一定要≥设备的功率。

二. TOWE PDU的安装标准

      PDU产品须知—19‘’ 标准机柜常识：19寸标准机柜内设备安装所占高度用一个特殊单位“U”来表示， 1U=44.45mm。（是服务器或者交换机等信息设备的标准单位高度），u是指机柜的内部有效使用空间，也就是能装多少U的19寸标准设备，使用19寸标准机柜的标准设备的面板一般都是按n个U的规格制造。网络机柜和服务器机柜均是19寸标准机柜，机架就是敞开式的,前后左右没有门便于相关设备的安装与施工，但防尘性比较差，机柜是封闭的，有利于保护内部设备。

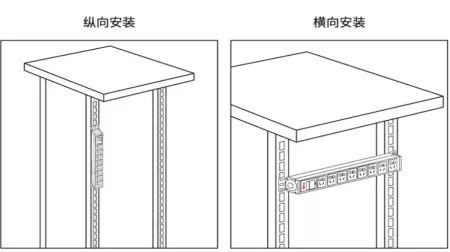

①国际标准机架式安装：方便地安装在19英寸标准机柜、机架上，只占用 1U 的机柜空间，支持水平安装（标准19英寸）、垂直安装（与机柜立柱平行安装），也可适用于其他场合，TOWE还可以配置免打孔安装附件；

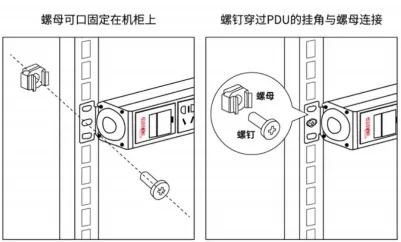

②方便可靠的安装性能：19英寸的标准化设计，安装非常简便。最少只需2颗螺钉，即可将PDU固定牢固。可根据用户需要将PDU产品调整180度安装；TOWE PDU常规产品可以实现0—90—180—270 度四个方向灵活安装；

三．TOWE PDU的应用方向

       其主要用于电信、金融、政府及IT等IDC数据中心或工业企业等重要客户，为网络服务器等重要设备提供电力分配，配电回路保护、计量、管理于计算机接地等服务，用于供电可靠性要求高不间断供电领域。
