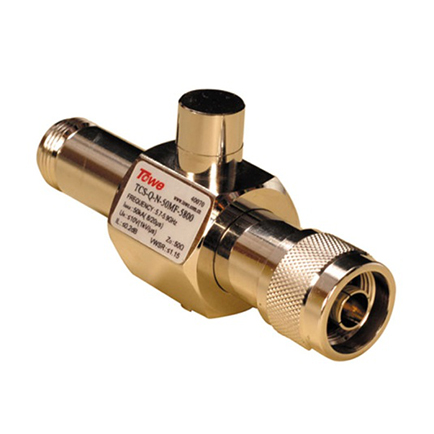

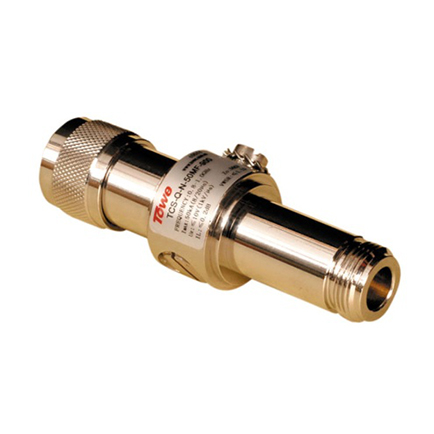

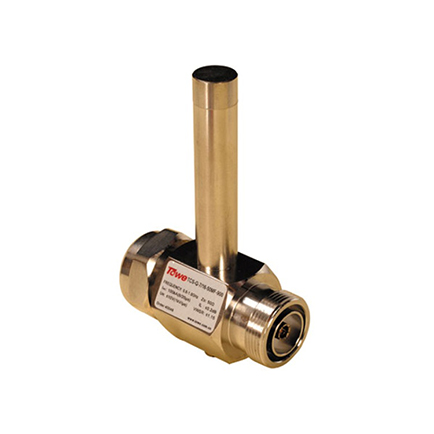

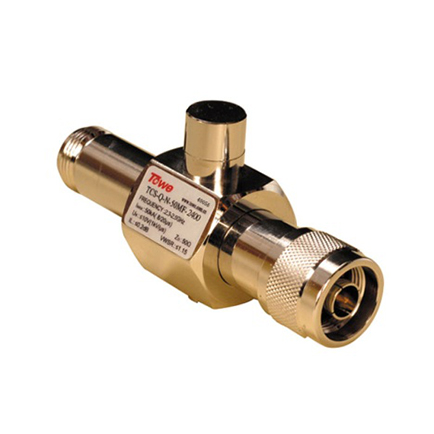

TCS-Q系列同轴天馈电涌保护器

TCS-Q系列同轴天馈电涌保护器

TCS-Q系列同轴天馈电涌保护器

TCS-Q系列同轴天馈电涌保护器

TCS-Q系列同轴天馈电涌保护器

TCS-Q系列同轴天馈电涌保护器

TCS-Q系列同轴天馈电涌保护器

TCS-Q系列同轴天馈电涌保护器

产品介绍


产品相关型号

  TCS-Q-N-50MF-900/1800 TCS-Q-7/16-50MF-900/1800 TCS-Q-TNC-50MF-900/1800 TCS-Q-7/16-50MF-450 TCS-Q-N-50MF-2400 TCS-Q-N-50MF-5800

       TCS-Q系列天馈电涌保护器采用四分之一波长的短路杆,放电能力强大可达100kA(8/20us),性能稳定,免维护。多用于窄带馈线系统如移动基站保护、雷达基站保护,产品不具备馈电功能。产品具备标准接口,安装维护极为便捷。

       一般特性:

      ◆ 驻波比<1.2

      ◆ 插入损耗<0.2dB

      ◆ 带宽为窄带,如移动通信带用900MHz和1800MHz

      ◆ 最大放电电流 Imax:100kA(8/20us)

      ◆ 接头:7/16, N, TNC等

基本原理

  TCS-Q系列电涌保护器采用一种四分之一波长的短路杆,此短路杆连接电缆芯线和外部接地,起带通滤波器的作用。根据同轴线理论,长度为1/4波长的任意奇数倍的短路线并联在同轴线时,对沿同轴线传输的信号波会产生非常大的阻抗。按照传输频率制作固定长度的短路杆,正常信号传输时,短路杆不对其产生作用,而当线路产生电涌时,由于雷电频谱较低(从几百kHz到几MHz),短路杆对地短路,将电涌从正常的频率信号中过滤掉,使电涌不能到达设备。

1/4波长保护原理示意图

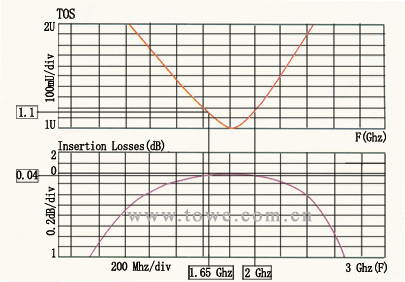

1/4波长特性曲线

产品参数

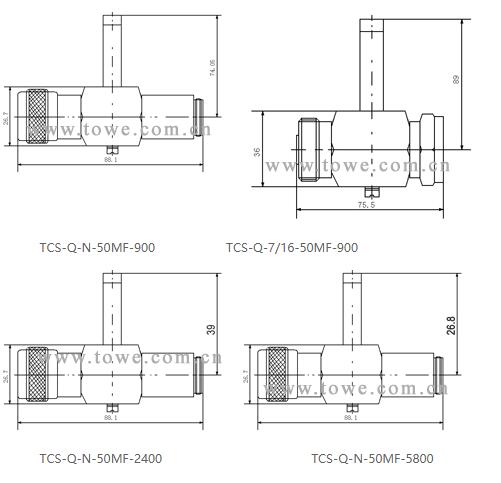

产品外形尺寸图

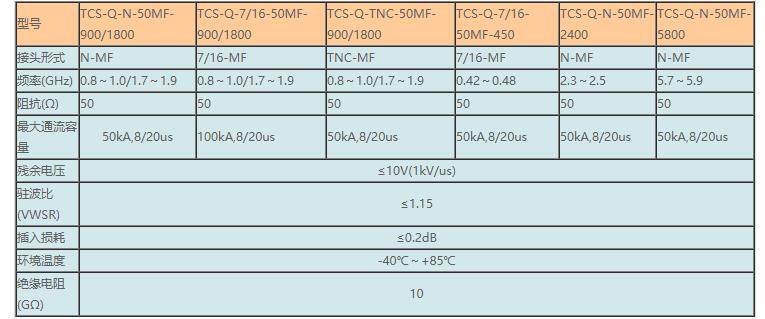

产品技术参数


产品应用与维护


产品应用


  TCS-Q系列同轴天馈电涌保护器串联在天馈线路中,可安装在雷电保护分区的LPZ0-2界面或更高的界面, 多用于窄带馈线系统如移动基站保护,卫星通信设备保护,产品不具备馈电功能。
选择合适的TCS-Q系列同轴天馈电涌保护器应注意以下三点:
  特性阻抗匹配:天馈线系统的特性阻抗分为50欧姆和75欧姆两种,选择同轴天馈电涌保护器时,两者的特性阻抗应匹配
  使用频率得当:TCS-Q系列同轴天馈电涌保护器为窄带保护,其频率范围应包含馈线系统的工作频率
  接口类型相同:同轴天馈电涌保护器的接口类型应和被保护设备的馈线接口类型相同,同时注意公母配合

产品安装

  为了可靠地防止雷电袭击,可以在天线输出端和被保护设备输入端各串接一个天馈电涌保护器,最适宜安装在线路入口端和敏感设备附近。在雷电较少的地区,天线不带放大器的情况下,也可以只用一个。安装时接口类型应匹配,如不匹配,可以选择同轴转接器来进行接口转换。安装方式为串联方式,两端的射频同轴电缆连接器一定要拧紧,保证接头良好密封,在户外使用必须注意防水,切不可让雨水浸入其内部造成腐蚀损坏

产品维护

  正确安装后,可稳定地长期工作,本产品属于免维护。一般情况不会被雷电击坏,只有超出100kA的雷电才可能导致其被破坏。
  当系统工作出现故障时,可拆除电涌保护器后再检查,若系统恢复正常,则说明电涌保护器已经损坏,必须立即更换。有条件者可定期检查天馈电涌保护器的标称导通电压是否符合指标要求,若不符合则必须更换。
