TTS MR多路通讯线路电涌保护器

TTS MR多路通讯线路电涌保护器

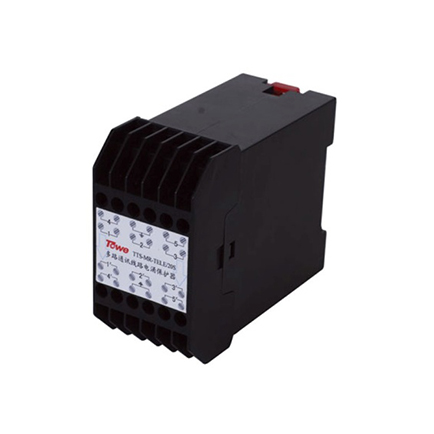

产品介绍


产品相关型号

  TTS-MR-TELE/10S,TTS-MR-TELE/20S TTS-MR-ISDN/20S,TTS-MR-ADSL/20S TTS-MR-DDN/20S

   对于数据中心和机房而言,其对外电信通讯线路为多路且比较集中,比如证券的电话委托系统或银行的数据中心,如果采用单路保护成本高、安装维护不方便,如果采用LSA系统则可能需要重新更新配线系统且保护效果不太理想。此时采用可导轨式安装5对线保护的MR系列是最佳选择。其电涌保护性能同RJ45/11系列一样集成多级保护。

产品特点:

  ◎ 安装简便,采用标准35mmDIN轨道安装
  ◎ 同时保护多对线,接口为卡接式
  ◎ 每路集成多级保护,比LSA防雷排防护效果更佳
  ◎ 维护简便、快捷



原理图

产品参数


产品外形尺寸图

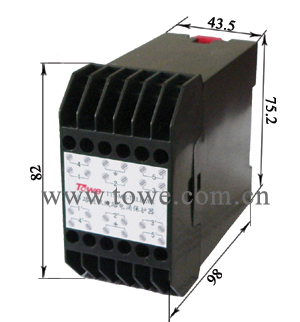

外形尺寸图

产品技术参数


产品应用与维护


产品应用

  TTS-MR…/20S 系列数据通讯电涌保护器是根据IEC通讯产品的防雷标准而设计的,专门用于数据通讯系统的雷电防护,可保护10条信号线或5对双绞信息线。专门用于电信传输数据线路、工业控制系统中数据通讯线路、遥测线路的电涌防护。具体选用时根据数据线路工作电压和传输速率选用相应产品,有MR-TELE/20S、MR-DDN/20S、MR-ISDN/20S、MR-ADSL/20S四种产品可选。应用于雷击区域LPZ1- LPZ2分区界面。专门用于电信数据传输和工业控制系统中数据通讯线路、遥测线路的电涌防护,可保护10条信号线,接口形式为标准螺丝卡接式。

产品安装
  集成多级电涌保护,可用于雷击区域LPZ1- LPZ2分区界面,带有安装附件电缆,可方便地串联接入线路当中,安装时注意线缆进出方向,有“IN”和“OUT”标志。“IN”始终为非保护侧,并指示过电压可能产生的方向、保护侧“OUT”指向被保护区域或设备,通过接地导线进行等电位连接,安装时应尽量靠近被保护设备,并用最短接地路径。接地路径应尽可能短,长度不要超过1.5米。在安装时还需要确认通信设备使用的通信引脚与电涌保护器的保护脚是否匹配,否则要在接口处更改接线即跳线。

产品维护
  应定期检查电涌保护器的工作情况,如果发现因为电涌保护器的原因引起系统传输性能的降低或信号中断,提示用户保护电路已失效,保护器对安装在它下游的电子设备失去保护作用,用户须立即更换保护器。
