产品介绍


产品相关型号

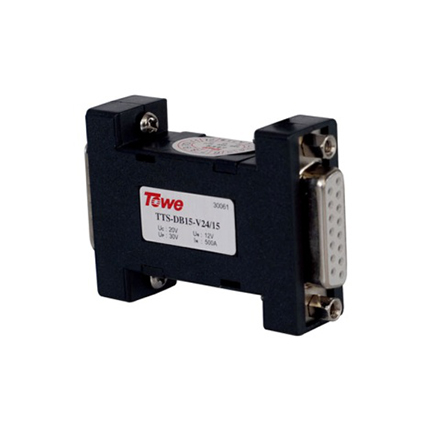

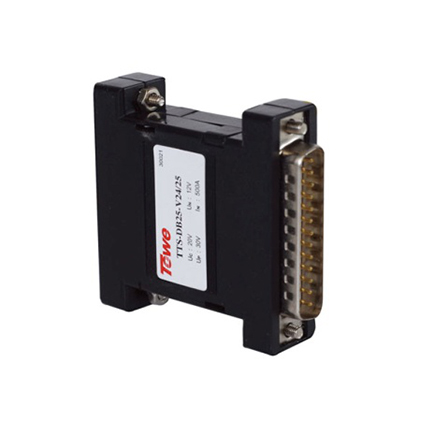

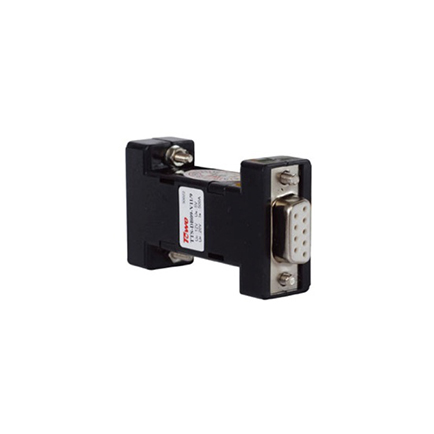

  TTS-DB09-V11/9,TTS-DB09-V24/9 TTS-DB15-V11/15 TTS-DB15-V24/15 TTS-DB25-V11/25 TTS-DB25-V24/25

  TTS-DB系列串口通讯系统电涌保护器是根据IEC通讯产品的防雷标准而设计的,广泛应用于工业控制、电信、局域网及商业和军事领域的DB25、DB15或DB09串口通讯系统的雷电防护,可保护DB25、DB15、DB09串口所有芯线。接地电缆可通过D型串口金属外壳接地,接地路径应尽可能最短,长度不要超过1.5米。产品尺寸小,安装方便,易与连接电缆整合成一体,主要应用在RS232、RS422、RS485系统的电子设备串口保护。

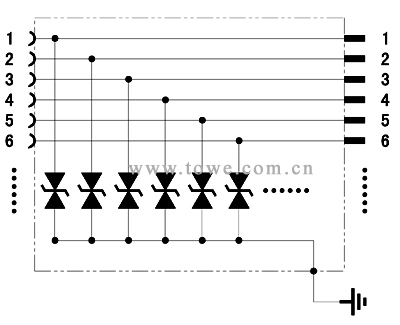

原理图

产品参数


产品外形尺寸图

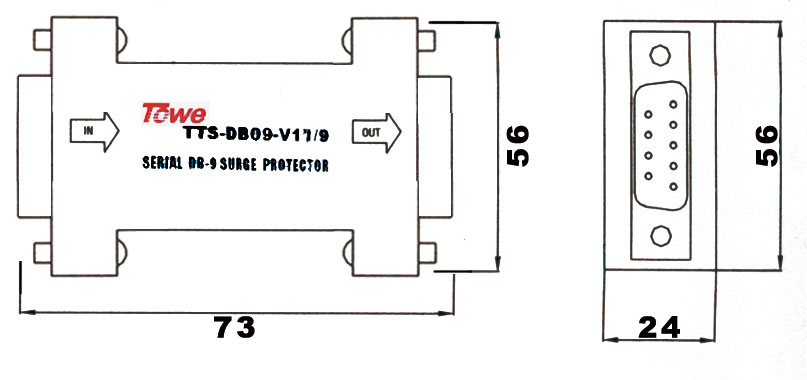

TTS-DB09-V11/09外形尺寸图

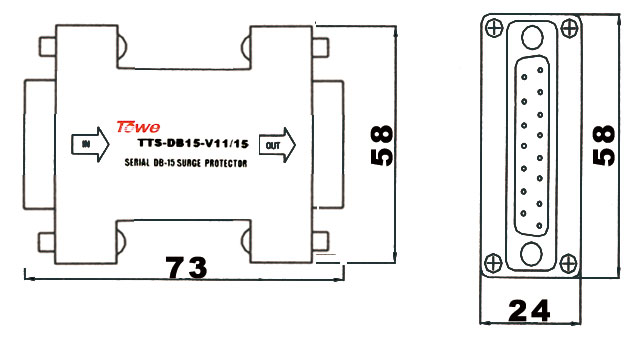

TTS-DB15-V11/15外形尺寸图

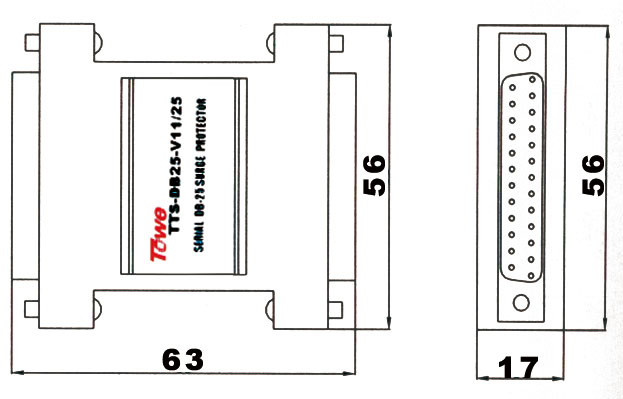

TTS-DB25-V11/25外形尺寸图

产品技术参数


产品应用与维护


产品应用

 TTS-DB系列串口通讯系统电涌保护器主要应用在RS232、RS422、RS485系统的电子设备串口保护。为D-SUB端口数据传输提供全线雷电防护。广泛应用于工业控制、电信、局域网及商业和军事领域的DB25、DB15或DB09串口通讯系统的雷电防护,可保护DB25、DB15、DB09串口所有芯线。具体选用时根据数据线路工作电压和传输协议选用相应产品,有TTS-DB09-V11/9、TTS-DB09-V24/9、TTS-DB15-V11/15、TTS-DB15-V24/15、TTS-DB25-V11/25、TTS-DB25-V24/25六种产品可选。应用于雷击区域LPZ1- LPZ2分区界面。主要应用在RS232、RS422、RS485系统的电子设备串口保护。接口形式有DB25、DB15或DB09三种。

产品安装
 TTS-DB系列串口通讯系统电涌保护器可安装于LPZ1-LPZ2界面和更高界面, 为D-SUB端口数据传输提供全线雷电防护。串接在被保护系统的信号通道与设备之间,信号通道与电涌保护器的IN端(母头)连接,OUT端(公头)与被保护设备连接。拧紧两只紧固螺钉,使插座金属外壳可靠地连接到系统保护地,接地路径应尽可能短,长度不要超过1.5米。在安装时还需要确认通信设备使用的通信引脚与电涌保护器的保护脚是否匹配,否则要在接口处更改接线即跳线。

产品维护
 应定期检查电涌保护器的工作情况,如果发现因为电涌保护器的原因引起系统传输性能的降低或信号中断,提示用户保护电路已失效,保护器对安装在它下游的电子设备失去保护作用,用户须立即更换保护器。
