产品介绍


产品相关型号

      TTS-CoaxB-TV/S TTS-CoaxN-CATV/S TTS-CoaxB-TV/16S

      TTS-Coax系列视频通信和电视系统电涌保护器是根据IEC通讯产品的防雷标准而设计的,专门用于视频通信系统和电视系统的电涌防护。产品采用先进的电涌防护技术和一流的雷电保护器件精心制成,不仅为屏蔽层和芯线导体提供高能粗级保护和低能量的精细保护,而且提供屏蔽层和芯线导体的对地共模保护。

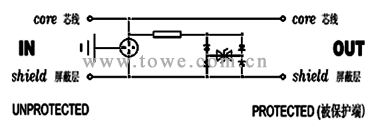

 TTS-CoaxB-TV/S原理图

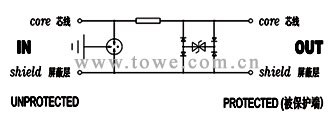

TTS-CoaxN-CATV/S原理图

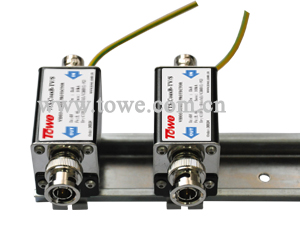

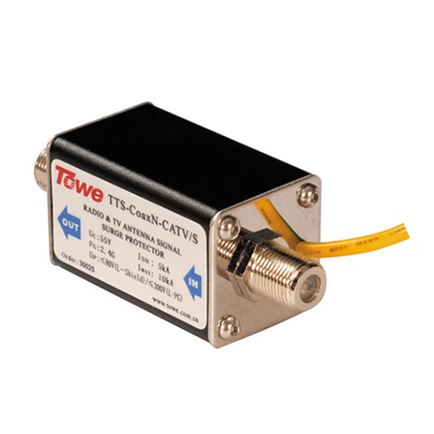

TTS-CoaxN-CATV/S

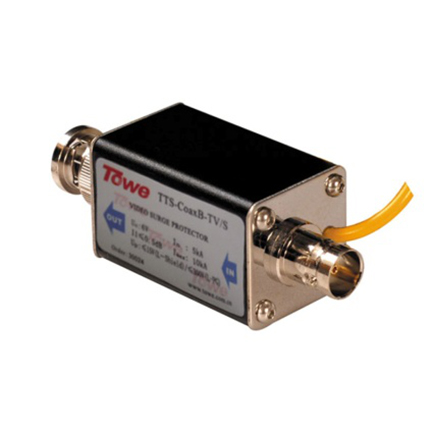

TTS-CoaxB-TV/S

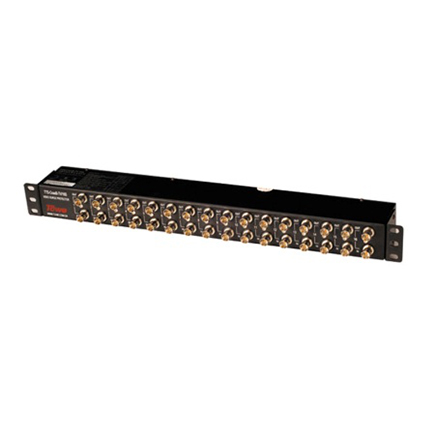

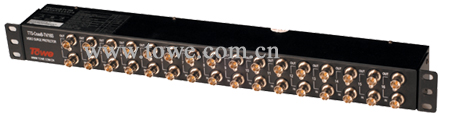

TTS-CoaxB-TV/16S


产品参数


产品外形尺寸图

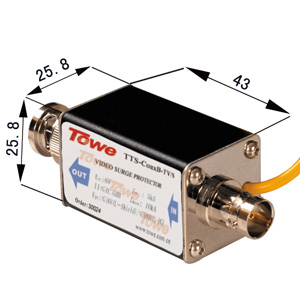

TTS-CoaxB-TV/S外形尺寸图

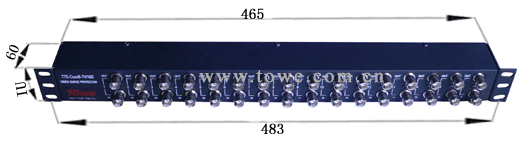

TTS-CoaxB-TV/16S尺寸图

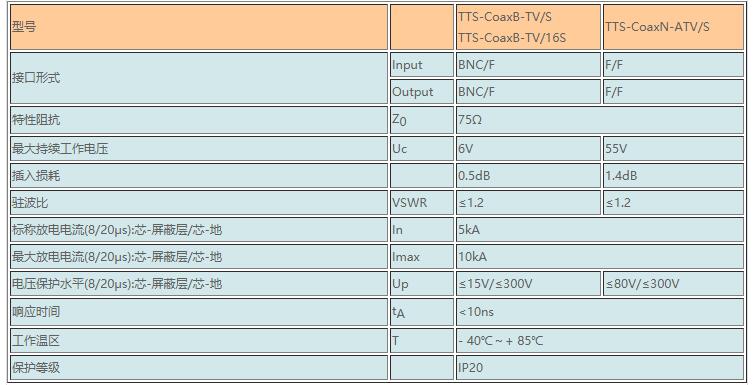

产品技术参数

产品应用与维护


产品应用


        TTS-CoaxB-TV/S 同轴视频电涌保护器适用于同轴数据和视频信号保护,包括同轴通讯设备、监控设备、10M粗缆及细缆的以太网络信号电涌保护。
       TTS-CoaxB-TV/16S为16路同轴数据和视频信号保护,19″标准机架式安装,为视频矩阵和多路视频信号提供全面保护和无缝连接,只占用机柜宝贵的1U空间。
       TTS-CoaxN-CATV/S广播和电视系统天线信号电涌保护器是专门为广播和电视系统天线信号接收设备而设计的,可保护广播和电视系统免遭由天线传导或感应而来的雷击和电涌造成的损坏。
       适用于广播和电视系统天线信号接收设备的电涌保护,包括地面广播和电视信号、闭路广播和电视信号以及卫星广播和电视信号接收系统的电涌保护,频率范围几乎涵盖所有常用的广播、电视和卫星信号接收系统。

       应用于雷击区域LPZ1- LPZ2分区界面,TTS-CoaxB-TV/S适用于同轴数据和视频信号保护。 TTS-CoaxB-TV/16S为16路同轴数据和视频信号保护,19″标准机架式安装,TTS-CoaxN-CATV/S 专门为广播和电视系统天线信号接收设备而设计。

产品安装

  集成多级电涌保护,可用于雷击区域LPZ1- LPZ2分区界面,可方便地串联接入线路当中,安装时注意线缆进出方向,应分开走线,以免出现电涌的二次耦合。有“IN”和“OUT”标志。“IN”始终为非保护侧,并指示过电压可能产生的方向、保护侧“OUT”指向被保护区域或设备,通过接地导线进行等电位连接,安装时应尽量靠近被保护设备,并用最短接地路径。接地路径应尽可能短,长度不宜大于0.5米。TTS-CoaxB-TV/S和 TTS-CoaxN-CATV/S可方便安装在靠近设备端, TTS-CoaxB-TV/16S可安装于19英寸标准机柜,只占用1U空间。在安装时还需要确认通信设备使用的通信引脚与电涌保护器的保护脚是否匹配,否则要在接口处更改接线即跳线。

产品维护

  应定期检查电涌保护器的工作情况,如果发现因为电涌保护器的原因引起系统传输性能的降低或信号中断,提示用户保护电路已失效,保护器对安装在它下游的电子设备失去保护作用,用户须立即更换保护器。
